B7 gevindstang til olie og gas: ASTM A193 Grade Specification & Selection Guide

En flangesamling på en højtryksolierørledning fejler ikke med en advarsel. Trykopbygning, temperaturcyklusser, ætsende medier kommer i kontakt med alle overflader - og når fastgørelseselementet fungerer dårligt, er konsekvenserne øjeblikkelige og alvorlige. Det er grunden til, at ingeniører og indkøbshold inden for olie og gas, petrokemi og elproduktion ikke rækker ud efter standard gevindstænger af kulstofstål, når de specificerer kritiske boltforbindelser. De specificerer ASTM A193 Karakter B7 gevindstænger og tapbolte — og har gjort det i årtier, fordi materialet tjener specifikationen hver gang.

Denne artikel forklarer, hvad der gør B7 til standardvalget for højtryksbefæstelse, hvor det anvendes på tværs af olie- og gasværdikæden, hvordan det sammenlignes med alternative kvaliteter, og hvad der skal verificeres, før du afgiver en bulkindkøbsordre.

Hvorfor standardgevindstænger ikke kan håndtere olie- og gasservicebetingelser

De fleste industrielle gevindstænger er lavet af lavt eller medium kulstofstål og fungerer pålideligt i tørre miljøer med moderate temperaturer - konstruktionsrammer, maskinophæng, elektriske kabelbakkestøtter. Det er forhold, hvor trækstyrken er konstant, og korrosion kan håndteres med en zinkbelægning.

Olie- og gasservice er forskellig i alle dimensioner. Brøndhovedudstyr, rørledningsflanger og boltning af trykbeholdere fungerer ved temperaturer, der kan overstige 400°C. Interne tryk i hydrogeneringsreaktorer når hundredvis af bar. Medierne - råolie, raffinaderiprocesgasser, hydrogensulfid, sure kondensater - angriber overflader kontinuerligt. Og konsekvensen af ​​fugesvigt er ikke et løst hyldebeslag; det er en proceslækage, en sikkerhedshændelse eller en nedlukning, der koster hundredtusindvis af dollars om dagen.

Standard kulstofstål mister trækstyrken hurtigt over 200°C, er ikke klassificeret til trykbeholderservice og korroderer hurtigt uden overfladebeskyttelse, der nedbrydes over tid. Disse begrænsninger er ikke acceptable i olie- og gasbolte. gevindstangs- og tapprodukter udviklet til krævende industrielle applikationer er det eneste passende udgangspunkt for denne serviceklasse.

Hvad ASTM A193 Grade B7 er, og hvorfor det er industriens standard

ASTM A193 er den styrende specifikation for boltematerialer af legeret stål og rustfrit stål til højtemperatur- eller højtryksservice. Klasse B7 er den mest udbredte kvalitet inden for denne specifikation. Det betegner et chrom-molybdænlegeret stål - typisk AISI 4140 eller 4142 - der er blevet bratkølet og hærdet for at opnå en præcis kombination af styrke, sejhed og varmebestandighed.

Sluk-og-temper-processen er ikke valgfri efterbehandling. Det er mekanismen, der leverer B7's ydeevne. Opvarmning af stålet til austeniserende temperatur, hurtig bratkøling i olie eller vand, derefter anløbning ved en kontrolleret lavere temperatur forfiner mikrostrukturen og giver den trækstyrke, flydespænding og duktilitet, som ASTM-standarden kræver. Uden denne behandling ville det samme legerede stål ikke opfylde specifikationen.

Hårdhedsmaksimum er lige så vigtigt som minimum. Afdækningshårdhed ved 35 HRC kontrollerer modtageligheden for brintskørhed og spændingskorrosionsrevner - fejltilstande, der betyder noget i miljøer, der indeholder brint eller vådt hydrogensulfid. For et fuldstændigt overblik over specifikationsrammen, teknisk vejledning om ASTM A193 boltematerialeklassifikationer giver nyttig kontekst om karakterdækning og historisk baggrund.

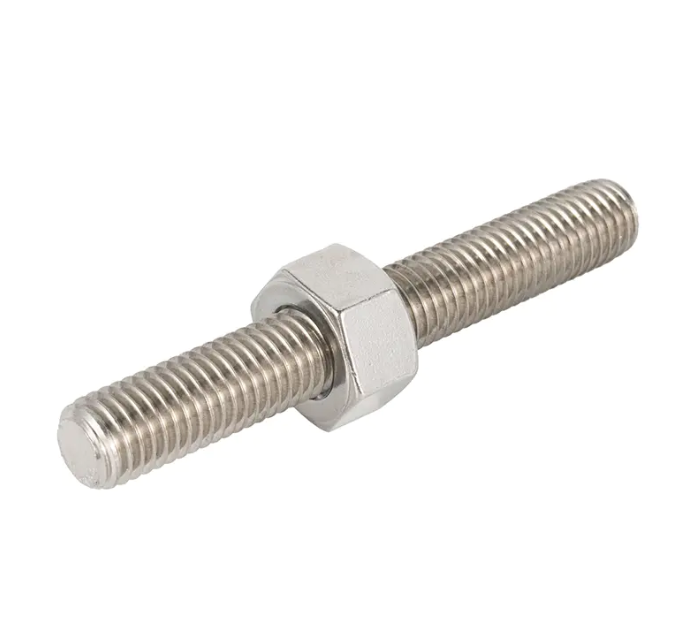

Vores ASTM A193 B7 gevindstænger certificeret til højtryksservicekrav produceres til fuld specifikation med materialetestrapporter tilgængelige pr. produktionsparti.

Nøgleanvendelser: Hvor B7-bolte er specificeret i olie og gas

B7 gevindstænger og tapbolte vises i hele olie- og gasværdikæden, fra opstrøms boreudstyr til nedstrøms raffinaderibehandling. Den røde tråd er altid den samme: højt tryk, forhøjet temperatur eller aggressiv kemisk eksponering - normalt alle tre samtidigt.

Rørledningsflangeforbindelser

Hver flangesamling på en højtryksolie- eller gasrørledning er et potentielt lækagepunkt. B7 tapbolte, parret med ASTM A194 Grade 2H tunge sekskantmøtrikker, er standardfastgørelsessystemet til ASME B16.5 flanger i klasse 600, klasse 900 og derover. Kombinationen leverer den boltbelastning, der kræves for at placere pakningen ensartet og opretholde en forsegling gennem tryk- og temperaturcyklus gennem hele rørledningens levetid.

Trykbeholdere og hydrogeneringsreaktorer

Raffinaderihydrogeneringsreaktorer fungerer ved brintpartialtryk, der kan nå 200 bar eller mere, ved temperaturer over 300°C. Bolten, der forsegler reaktorflangerne, skal opretholde klemkraften ved temperatur uden krybeafspænding, der ville åbne samlingen. B7's fastholdelse af flydespænding ved forhøjede temperaturer - væsentligt bedre end standard kulstofstål - gør det til det materiale, der er specificeret i ASME Sektion VIII beholderkoder for denne service.

Brøndhovedudstyr og manifoldforbindelser

Ved brøndhovedet er juletræssamlinger og manifoldforbindelser boltede samlinger, der skal holde mod brøndboringstrykket i hele brøndens levetid. B7 tapbolte giver trækkapaciteten til API 6A- og ASME-klassificeret udstyr, samtidig med at de bibeholder dimensionsstabiliteten i de brede temperatursvingninger mellem overfladens omgivende og producerede væsketemperaturer.

LNG kryogen infrastruktur

LNG-opbevarings- og overførselsudstyr giver den modsatte udfordring: ekstrem kulde frem for varme. Standard B7 legeret stål mister slagstyrke ved temperaturer under nul, hvorfor LNG-applikationer kræver en anden kvalitet. For disse tjenester er vores ASTM A320 L7 gevindstænger certificeret til kryogen og lav temperatur service er de korrekte specifikationer - konstrueret til de krav til slagstyrke, som B7 ikke adresserer.

B7 vs. High-Strength Alternativer: Valg af den rigtige karakter

B7 er det rigtige valg til de fleste højtryksolie- og gasbolte, men det er ikke det rigtige valg til enhver applikation. At forstå, hvornår man skal specificere en variant eller et alternativ, forhindrer både underspecifikation og unødvendige omkostninger.

B7 vs. klasse 8 (A354 BD)

A354 Grade BD har højere trækstyrke end B7 - omkring 150 ksi minimum versus 125 ksi - og er standarden for bilchassis og tunge strukturelle applikationer ved omgivende temperaturer. Den vigtigste skelnen er varmebestandighed. B7 bevarer en meningsfuld styrke op til ca. 450°C; Grade 8 legeret stål gør det ikke. Til olie- og gasflangeservice ved forhøjede temperaturer er B7 den korrekte specifikation uanset trækstyrkesammenligning. Grade 8 er velegnet til strukturelle bolte i omgivelsestemperatur, hvor maksimal statisk styrke er designbegrænsningen.

B7 vs. B7M (sure servicemiljøer)

B7M er en variant med lavere hårdhed af den samme legering, produceret til maksimalt 22 HRC frem for B7's 35 HRC. Lavere hårdhed reducerer følsomheden over for sulfid stress cracking (SSC) markant i miljøer, der indeholder vådt svovlbrinte - tilstanden defineret i NACE MR0175/ISO 15156 som "sur service." Hvis rørledningen eller fartøjet håndterer sur råolie eller gas indeholdende H₂S i vandig fase, er B7M den påkrævede specifikation, ikke standard B7. Afvejningen er lavere trækstyrke og flydespænding, hvilket påvirker fugedesignet. Standard B7 er ikke acceptabel for sur service som specificeret; hårdhedsloftet er for højt.

B7 vs. B16 (over 450°C)

Til applikationer over B7's temperaturloft - visse reformeringsreaktorer, dampoverhedningsflanger og højtemperatur-kraftproduktionsbolte - bevarer ASTM A193 B16 (en chrom-molybdæn-vanadium-legering) styrken ved temperaturer, hvor B7 begynder at slappe af. B16 har en betydelig omkostningspræmie og er en specialistkvalitet; bekræft den faktiske driftstemperatur i forhold til designkodekravene før opgradering.

Overfladebehandlinger, der forlænger levetiden i aggressive miljøer

B7's legerede stålsammensætning giver fremragende mekanisk ydeevne, men beskeden iboende korrosionsbestandighed. I offshore platforme, kystraffinaderier, kemiske behandlingsmiljøer og enhver service med cyklisk fugtpåvirkning er overfladebehandling en primær faktor i vedligeholdelsesintervallet og den samlede levetid for fastgørelsesanordningen.

Dacromet belægning

Dacromet er specifikationsbehandlingen for B7 knopper i krævende korrosionsmiljøer. Belægningen - et vandbaseret zink-aluminium flagesystem hærdet ved ca. 300°C - giver 500-1.000 timers neutral saltsprøjtebestandighed i standardiserede tests, hvilket overgår galvaniseret zink betydeligt. Kritisk er Dacromet anvendt uden elektrokemiske processer, hvilket betyder ingen brintabsorption og ingen risiko for brintskørhed. For højstyrke B7 fastgørelseselementer, hvor skørhed er et problem, er dette vigtigt. Filmtykkelse på 8-12 mikron gør det muligt for coatede tråde at forblive inden for toleranceklassen uden den overdimensionerede gevindskæring, der kræves ved varmgalvanisering.

PTFE topcoat

Et PTFE-lag påført over Dacromet løser problemet med gevindfriktion, der forårsager drejningsmomentspredning under installation af bolte med stor diameter. Ensartet friktionskoefficient på tværs af alle tapper i et flerbolts flangemønster er afgørende for at opnå ensartet pakningssædespænding - grundlaget for en lækagefri samling. PTFE-topcoat reducerer også risikoen for gnidning på stifter med stor diameter (M27 og derover), hvor installationsmomenterne er høje.

Forzinkning

Galvaniseret zink giver tilstrækkelig beskyttelse til B7 stænger i moderate indendørs eller beskyttede udendørs miljøer. Det er ikke specificeret til offshore service, kystanlæg eller miljøer med kemisk stænk. Den største fordel er omkostninger og tilgængelighed; til generelle højstyrke industrielle applikationer, hvor installationsmiljøet ikke er aggressivt, er zinkbelagt B7 det økonomiske valg.

Indkøbstjekliste: Hvad skal du kontrollere, før du bestiller B7-gevindstænger

B7 gevindstænger til service af reguleret trykudstyr kræver dokumentation og verifikation, der går ud over dimensionskontrol og visuel inspektion. Følgende tjekliste afspejler minimumskvalitetskravene for indkøb til olie og gas, petrokemiske og elproduktionsapplikationer.

• Mølletestcertifikater (MTC) i henhold til EN 10204 3.1 eller 3.2: Bekræft kemisk sammensætning og mekaniske testresultater for den specifikke varme fra materialet, der er brugt i din ordre. B7 uden en certificeret MTC er ikke acceptabel til kritisk service. Varmenummeret på certifikatet skal spores til det fysiske produktparti.
• Hårdhedstest registrerer: Bekræft, at varmebehandlingen nåede målområdet (typisk 26–35 HRC for standard B7), og at intet enkelt stykke overstiger 35 HRC. Overskridelse af hårdhedsmaksimum er den primære risikofaktor for spændingskorrosionsrevner under drift.
• Inspektion af gevindmåler: Bekræft, at belagte gevinddimensioner forbliver inden for den specificerede toleranceklasse (6g for metrisk, 2A for ensartet tomme) efter enhver overfladebehandling er påført. Dacromet holder gevind inden for tolerance; varmgalvanisering er typisk ikke uden post-coating gevindjasning.

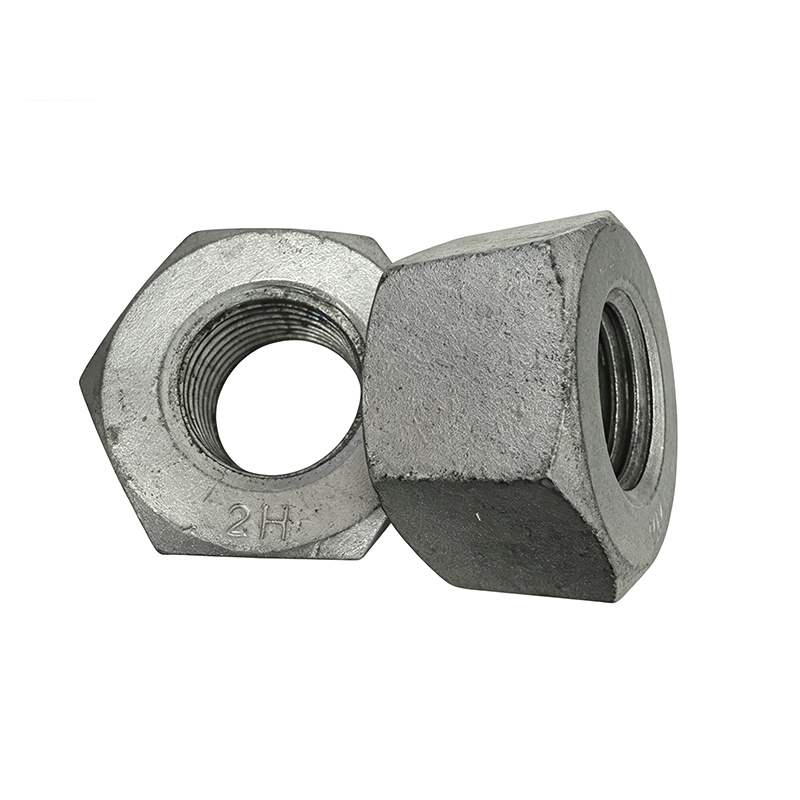

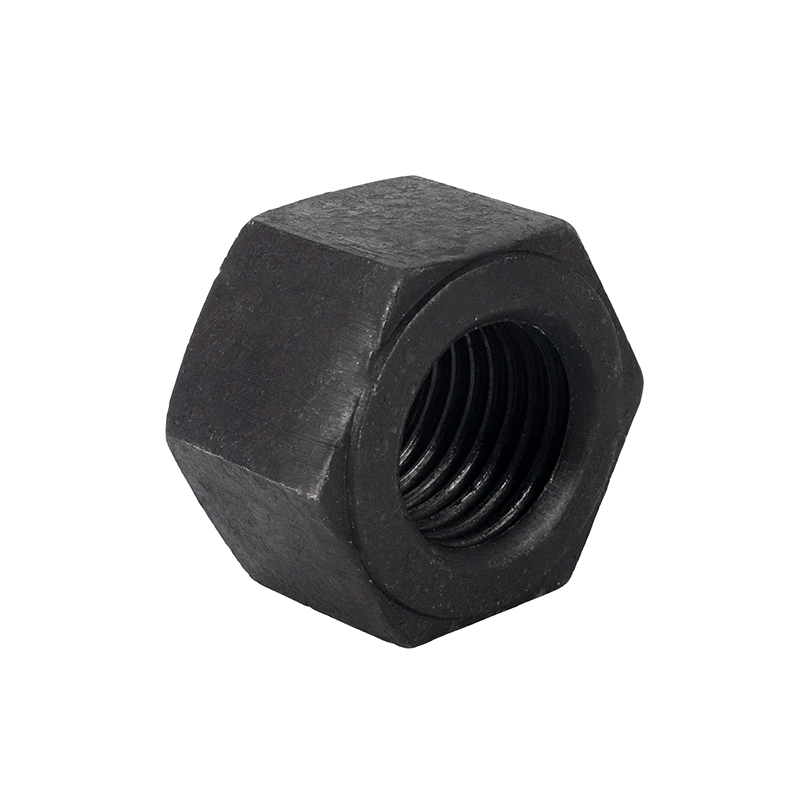

• Bekræftelse af møtrikparring: B7 stænger skal parres med ASTM A194 Grade 2H tunge sekskantmøtrikker for fuld-vurderet service. Vores tunge sekskantmøtrikker til højstyrke stang- og tapboltsamlinger fås i matchende gevindstandarder og overfladebehandlinger for komplet samlingskompatibilitet.
• Saltspraytestdata: For Dacromet eller andre specialbelægninger skal du anmode om tredjeparts- eller in-house saltspraytestresultater, der bekræfter, at belægningssystemet opfylder den aftalte korrosionsbestandighedsspecifikation før forsendelse.
• Gevindstandard og dimensionsspecifikation: Bekræft metrisk (ISO, DIN 975/976) eller inch-serie (ASME B18.31.3) gevind, nominel diameter, stigning og længde. For trykbeholderservice, angiv den gældende designkode (ASME Section VIII, EN 13445), så leverandøren kan bekræfte dimensionsoverensstemmelse med krav til flangeledsboltlængde.
• Brugerdefineret længde og OEM-kapacitet: Til store projekter med ensartede boltlængdekrav reducerer bestilling af forskårne stænger forberedelsestid på stedet og materialespild. Bekræft minimumsordremængder for ikke-standardlængder, og om producenten tilbyder OEM-produktion til tegninger eller prøver til specielle geometrikrav.

Indkøb af B7 gevindstænger og tapbolte fra en producent med integreret produktionskapacitet - koldskæring, gevindrulning, varmebehandling og overfladebehandling under ét kvalitetsstyringssystem - giver den sporbarhed og batchkonsistens, som kritiske serviceapplikationer kræver. For specifikationer uden for standard kommercielle intervaller er specialfremstillingskapacitet den afgørende faktor for, om en leverandør rent faktisk kan levere, hvad ingeniørspecifikationen kræver.
