Hvorfor Bolt Grade Number faktisk fortæller dig styrkeformlen
Den to-cifrede egenskabsklasse trykt på hvert højstyrke bolthoved er ikke vilkårlig - den koder to mekaniske egenskaber i en enkelt markering. Tag karakter 10,9 som et eksempel: det første tal, 10, angiver en minimumstrækstyrke på 1.000 MPa, mens cifferet efter decimalen, 9, repræsenterer udbytte-til-træk-forholdet på 0,9, hvilket giver en minimum flydespænding på 900 MPa. Grad 8.8 følger samme logik - 800 MPa trækstyrke, 640 MPa udbytte. Dette system, der er standardiseret under ISO 898-1 og tilpasset Kinas GB/T 3098.1, betyder, at ingeniører kan læse de bærende parametre direkte fra hovedmarkeringen uden at referere til et separat datablad.
For stålkonstruktionsforbindelser er de to kvaliteter specificeret under GB/T 1228 og GB/T 3632 8,8 og 10,9. Grade 10.9 leverer omkring 30 % mere trækkapacitet end 8,8 til en prispræmie på 25–40 % - en afvejning, der giver mening i højhuse, tag med lange spænd og tunge industriplatforme, hvor reduktion af boltantal også reducerer antallet af borede huller og bevarer elementtværsnit. Grad 8.8 er på den anden side standarden for generel strukturel fremstilling: omkostningseffektiv, bredt tilgængelig i alle standardstørrelser fra M12 til M36 og tilstrækkelig til de fleste bjælke-til-søjle-forbindelser under moderat belastning.
En vigtig afklaring: højere karakter betyder ikke altid bedre. Når styrken øges, falder sejheden, og følsomheden over for brintskørhed stiger. Valg af karakter 10,9, hvor 8,8 er tilstrækkelig, øger omkostningerne og øger risikoen for spændingskorrosion i korrosive miljøer. Den korrekte tilgang er at matche ejendomsklassen til den beregnede samlingsbelastning og sikkerhedsfaktor i det konstruktionsmæssige design - ikke at overspecificere for at sikre.
Stor sekskantet vs. torsionsforskydning: Valg af den rigtige forbindelsestype til dit projekt
Stålkonstruktion højstyrkebolte kommer i to primære konfigurationer til strukturel brug i henhold til kinesiske nationale standarder, og valget mellem dem påvirker installationshastighed, omkostninger og kvalitetskontrolresultater mere, end de fleste ingeniører i første omgang er klar over.

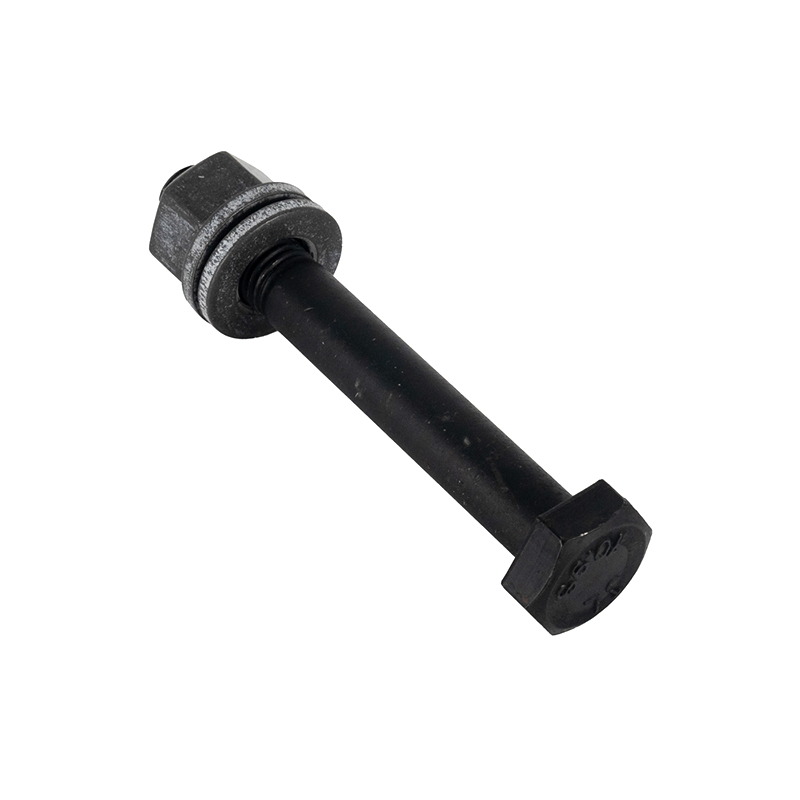

Store sekskantede højstyrkebolte (GB/T 1228)
Store sekskantede bolte er den mere traditionelle type og bruges sammen med matchede møtrikker og hærdede skiver. Forspænding opnås ved at påføre et kalibreret moment gennem en momentnøgle. Dette giver installatøren præcis kontrol, hvilket gør dem velegnede til forbindelser, der bærer dynamiske belastninger - krandragere, brodæk og strukturer udsat for vibrationer eller cyklisk belastning. Drejningsmomentkontrolmetoden kræver nøje overholdelse af specifikationerne: underspænding efterlader utilstrækkelig forspænding, mens overspænding risikerer boltbrud eller afisolering af gevind. Ved store projekter skal momentnøglekalibrering verificeres dagligt.
Torsionsforskydningsbolte med høj styrke (GB/T 3632)
Torsionsforskydningsbolte har en nålehale for enden af skaftet. Under installationen griber en specialiseret elektrisk skruenøgle både møtrikken og nålen samtidigt. Efterhånden som tilspændingen skrider frem, klipper stifthalen af ved en præ-konstrueret halsbrækkende rille, præcis når bolten når sin specificerede forspænding - hvilket eliminerer behovet for drejningsmomentmåling. Den afklippede hale er den visuelle bekræftelse på, at installationen er komplet og korrekt. Denne selvindikerende mekanisme gør vridningsforskydningsbolte betydeligt hurtigere at inspicere i marken og reducerer afhængigheden af operatørens dygtighed. De foretrækkes i højhuse og stålkonstruktioner med store spændvidder, hvor installationseffektiviteten direkte påvirker byggeplanen.
Den praktiske afvejning er ligetil: Torsionsforskydningsbolte koster mere pr. styk og kræver proprietære elektriske skruenøgler. Hvis en skruenøgle svigter på stedet, standser arbejdet. Store sekskantede bolte er mere universelt kompatible med standardværktøjer og er det bedre valg, når værktøjets tilgængelighed er usikker, eller når forbindelsesdesignet kræver efterspænding under etapevis konstruktion.
| Sammenligningsdimension | Stor sekskantet (GB/T 1228) | Torsionsforskydning (GB/T 3632) |
| Forspændingsmetode | Momentnøgle kalibrering | Pintail shear-off (selv-indikerende) |
| Installationshastighed | Moderat | Hurtigt |
| Feltinspektion | Kræver genkontrol af drejningsmoment | Kun visuel bekræftelse |
| Værktøjsafhængighed | Standard momentnøgler | Proprietær elektrisk skruenøgle påkrævet |
| Typisk anvendelse | Dynamiske/cykliske laststrukturer | Højtstående rammer med stort spænd |
| Enhedsomkostninger | Lavere | Højere |
Hvad bratkøling og hærdning faktisk gør for at bolte stål - og hvorfor det betyder noget i strukturelle samlinger
Udtrykket "quenched and tempered" forekommer i stort set alle højstyrkeboltspecifikationer, inklusive GB/T 1228, GB/T 3632 og deres internationale ækvivalenter. At forstå, hvad denne varmebehandlingscyklus faktisk opnår – i stedet for at behandle den som en generisk kvalitetspåstand – hjælper indkøbsingeniører med at vurdere leverandørens kapacitet og undgå fejl i kritiske forbindelser.
Slukning involverer opvarmning af bolten til over 880-960 °C (afhængig af legeringssammensætning), indtil legeringselementer som krom, molybdæn og titanium opløses fuldstændigt i stålmatrixen. Bolten afkøles derefter hurtigt i et flydende medium, hvorved mikrostrukturen låses ind i en hård, men skør martensitfase. På dette stadium har bolten maksimal hårdhed, men er farligt modtagelig for revner under stress. Anløbning følger med det samme: Bolten genopvarmes til 420–600°C for at lindre interne spændinger og omdanne skør martensit til en finhærdet sorbitstruktur. Dette genopretter sejheden, samtidig med at den forhøjede styrke opnået under bratkøling bibeholdes.
Tempereringstemperaturen er nøglevariabelen, der bestemmer den endelige balance mellem styrke og sejhed. For bolte, der tjener i lavtemperaturmiljøer - udendørs stålkonstruktioner i nordlige klimaer, for eksempel - skal anløbning producere en mikrostruktur vurderet til graderne 1-3,5 under metallografisk inspektion, hvilket sikrer tilstrækkelig slagfasthed under minusgrader. For grad 8.8 bolte med gevinddiametre, der overstiger M20, kræves legerede stålmaterialer og vakuumhærdende protokoller i henhold til kinesiske standarder for at garantere tilstrækkelig hærdning gennem hele boltens tværsnit.
Hos Shanghai Soverchannel Industrial Co., Ltd. og dets produktionsanlæg, Nantong Jinzhai Hardware Co., Ltd., er bratkøling og hærdningsprocessen integreret i et fuld-proces inspektionssystem bygget på mange års erfaring i automotive befæstelsesindustrien - en sektor, hvor kravene til boltens ydeevne nok er strengere end de fleste strukturelle applikationer. Den samme metallurgiske disciplin, som anvendes på fastgørelseselementer i automotive kvalitet, gennemføres til alle højstyrkebolte i stålkonstruktioner, vi producerer, fra M12 til M36 på tværs af både 8,8 og 10,9 ydeevneniveauer.
Hvordan valg af boltdiameter påvirker samlingseffektiviteten i stålkonstruktionsforbindelser
Angivelse af den korrekte boltdiameter handler ikke blot om at matche hulstørrelsen i en forbindelsesplade - det påvirker direkte samlingens forskydningskapacitet, nettosektionsarealet af det tilsluttede element og antallet af bolte, der er nødvendige for at overføre designbelastningen. I praksis kræver projekter, der strækker sig fra lette industrielle stålrammer til langspændte tagspær, forskellige diametervalg selv inden for M12-M36-serien.
- M16 og M20 er arbejdshestene i lettere stålkonstruktioner - sekundære bjælkeforbindelser, riller, afstivninger og søjlebundplader i lave industribygninger. M20 er ofte den mindste diameter, der er angivet af strukturelle koder for primære forbindelser på grund af dens balance mellem kapacitet og hulboringsomkostninger.
- M22 og M24 dække mellemområdet: hovedbjælke-til-søjle-momentforbindelser i flere etagers rammer, tunge krandrager-endeplader og overførselsstrukturer. Springet fra M20 til M22 tilføjer cirka 20 % i forskydningskapacitet pr. bolt, hvilket på en meningsfuld måde kan reducere antallet af bolte i overbelastede forbindelseszoner.
- M27 og M30 bruges i scenarier med høj belastning - tunge industrielle platforme, brotilslutningsstrukturer og rumrammer med store spændvidder. Ved disse diametre øges drejningsmomentkravene til forspænding betydeligt, og valg af værktøj bliver en mere væsentlig logistisk overvejelse på stedet.
- M36 repræsenterer den øvre ende af standardsortimentet og er typisk reserveret til ankerboltanvendelser, meget tunge søjlesplejsninger eller forbindelser, hvor adgangsbegrænsninger begrænser antallet af bolte, der fysisk kan passe inden for samlingsgeometrien.
En ofte overset faktor er forholdet mellem boltdiameter og elementtykkelse. Forøgelse af boltdiameteren for at opnå forskydningskapacitet kan skabe problemer med stanseforskydning i tyndere bolte eller endeplader, hvilket kræver enten en pladetykkelsesforøgelse eller en tilbagevenden til en mindre diameter med højere boltantal. Strukturelle detaljer og forbindelsesingeniører optimerer typisk denne afvejning gennem iterativ beregning i stedet for at vælge den største tilgængelige diameter som standard.
Forspændingsmetoder til højstyrke strukturelle bolte: Momentkontrol, drejning af møtrik og indikatorer for direkte spænding
At opnå den korrekte boltforspænding er det, der adskiller en højstyrke friktionsforbindelse fra en simpel lejeforbindelse. Forspænding skaber klemkraften mellem forbundne ståloverflader, der genererer friktion - og det er denne friktion, ikke boltforskydning, der overfører belastningen i en glidekritisk samling. Under GB/T 1228 genkendes tre installationsmetoder, hver med særskilte kvalitetskontrolimplikationer.
Moment-kontrolmetode
Den mest udbredte tilgang til store sekskantede bolte. En kalibreret momentnøgle anvender en forudberegnet momentværdi udledt af daglig test af repræsentative boltenheder ved brug af de faktiske installationsværktøjer. Forholdet mellem drejningsmoment og forspænding er påvirket af gevindfriktion, møtrik-fladefriktion og overfladesmøring - hvilket er grunden til, at drejningsmomentværdien skal valideres ved hjælp af den nøjagtige fastgørelsesdel og værktøjskonfiguration, der er planlagt for den pågældende dags arbejde, ikke taget fra en generisk tabel.
Turn-of-Nut metode
Alle bolte i et led spændes først til en tætsiddende tilstand - modstanden mærkes af en person, der bruger en standardnøgle eller et par slag af en slagnøgle. Fra den tætsiddende position drejes møtrikken derefter i en specificeret vinkel (typisk 1/3 til 2/3 af en hel omgang afhængig af boltlængde og grebslængde). Denne metode anses for at være mere pålidelig end momentstyring i nogle applikationer, fordi den er mindre følsom over for friktionsvariabilitet. Det kræver dog tydelig markering af den indledende tætsiddende position for at vinkelmålingen er nøjagtig.
Selvindikerende torsionsforskydningsmetode (GB/T 3632)
Som bemærket i bolttypesammenligningen ovenfor, giver pinhalebrudet ved en præ-konstrueret forskydningsrille en mekanisk garanti for forspænding uden at kræve momentmåling eller vinkelrotationssporing. Inspektion efter installation er ligetil: enhver bolt med en intakt nålehale er ikke blevet ordentligt spændt. Efter installationen bør der udføres verifikationstest ved hjælp af ikke-destruktiv evaluering eller boltspændingskalibreringstjek på kritiske forbindelser, især i seismiske zoner eller strukturer, der er udsat for dynamisk belastning.
OEM og ikke-standard højstyrkeboltefremstilling: Når standardstørrelser kommer til kort
Ikke enhver stålkonstruktionsforbindelse kan løses med en standard M20 eller M24 bolt fra et katalog. Eftermonteringsprojekter, specialfremstillet forbindelseshardware, proprietære strukturelle systemer og specialiseret industrielt udstyr kræver ofte fastgørelseselementer, der falder uden for det dimensionelle omfang af GB/T 1228 eller GB/T 3632. Det er her, OEM og ikke-standard fremstillingsevne bliver en ægte differentiator snarere end en markedsføringspåstand.
Shanghai Soverchannel Industrial Co., Ltd. er en OEM/ODM-stålkonstruktions-højstyrkebolteproducent og fabrik, der opererer gennem sin produktionsbase, Nantong Jinzhai Hardware Co., Ltd. Virksomhedens baggrund inden for automobilbefæstelser er særligt relevant her: bilindustrien efterspørger rutinemæssigt komplekse ikke-standardfastgørelsesgeometrier - flangeformede sektioner, skræddersyede til-skaftsektioner, skræddersyede til-formede sektioner. — med nultolerance for mekanisk egenskabsafvigelse. Denne ingeniør- og produktionsdisciplin overføres direkte til tilpasning af strukturelle fastgørelseselementer.
Stålstruktur højstyrkebolte Brugerdefinerede kapaciteter hos Shanghai Soverchannel Industrial Co., Ltd. omfatter:
- Ikke-standard skaftlængder og greblængder uden for standardområdet, til tykke forbindelsespakker eller applikationer med udvidet rækkevidde
- Brugerdefinerede gevindstigninger eller delvist gevindkonfigurationer til specifikke samlingsgeometrikrav

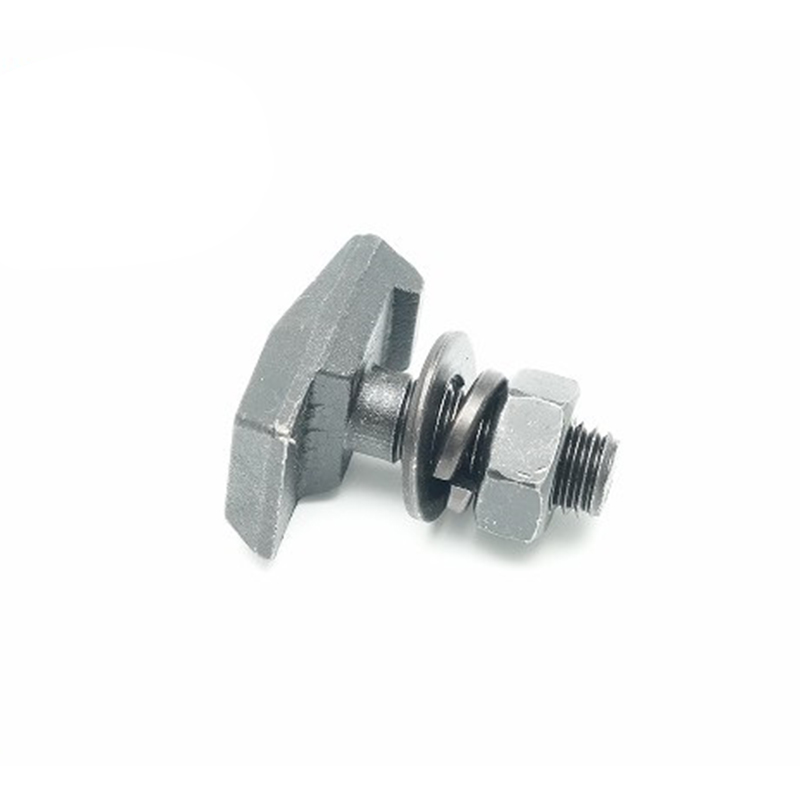

- Specialformede fastgørelseskomponenter - T-bolte, ankerstangssamlinger, svejsebolte og komplekse formede dele - fremstillet efter kundetegninger
- Mekanisk egenskabscertificering i fuld proces for ikke-standardvarer, herunder hårdhedsverifikation, trækprøvning og metallografiske inspektionsrapporter
Det vigtigste tekniske krav til enhver ikke-standard højstyrkebolt er, at materialespecifikationen og varmebehandlingsprotokollen skal opretholdes uanset geometriændringer. En ikke-standard skaftlængde ændrer ikke behovet for korrekt bratkøling og anløbning ved brug af legeret stål valgt til det krævede ydeevneniveau. Pålidelige OEM-producenter behandler ikke-standardbolte som tekniske komponenter, ikke hardwarevariationer.
