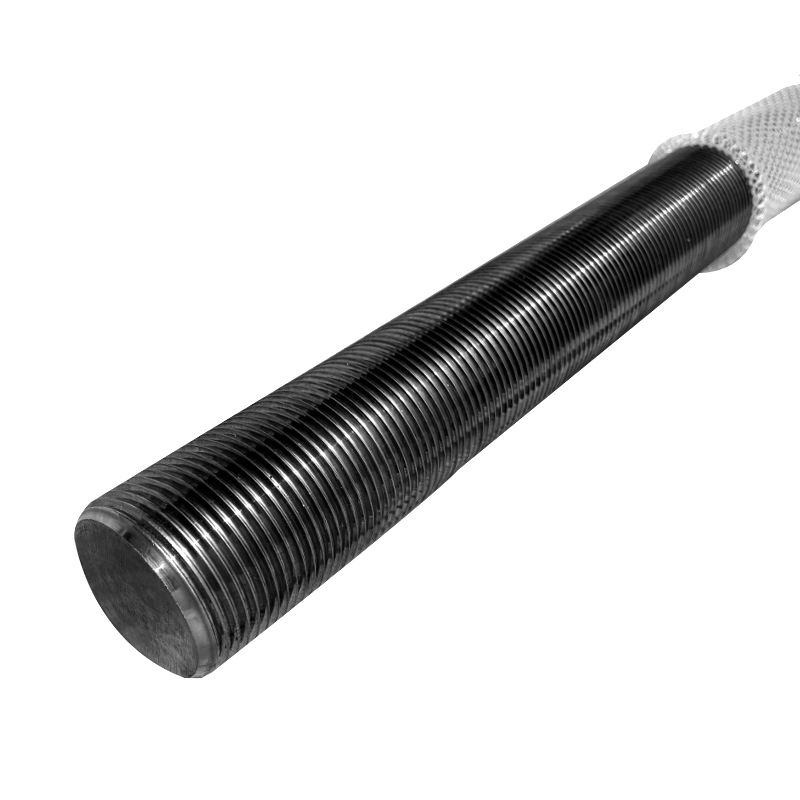

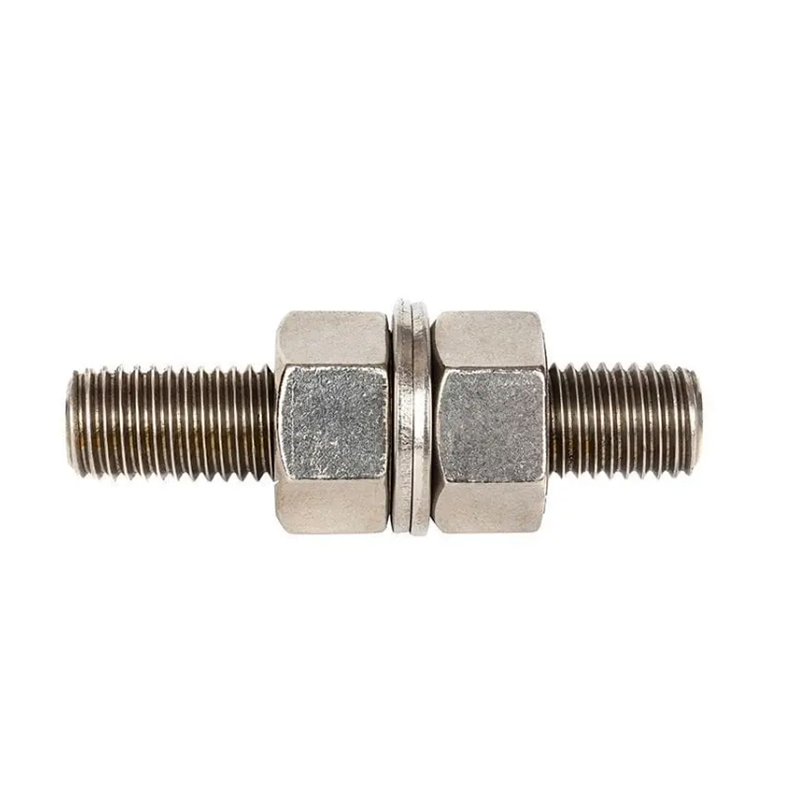

Hvordan ASTM A320 L7 opnår slagstyrke ved kryogene temperaturer

ASTM A320 L7 gevindstænger er fremstillet af det samme chrom-molybdænlegerede stål (4140/4142) som ASTM A193 B7, men de to kvaliteter er ikke udskiftelige. Den kritiske differentiator er en obligatorisk Charpy V-notch-stødtest, som L7 skal bestå ved -150°F (-101°C), med en minimum absorberet energi på 20 ft·lbf (27 J) i gennemsnit over tre prøver, og ingen enkelt prøve falder under 15 ft·lbf (20 J). Dette krav eksisterer slet ikke i A193 B7-specifikationen - B7-stænger testes kun for trækegenskaber, uden dokumenteret verifikation af sejhed ved lav temperatur. Ved brug ved kryogene temperaturer kan en B7-stang knække på en skør måde under slagbelastning, selv mens den ser ud til at opfylde alle hårdheds- og trækstyrkekrav, fordi ferritisk-perlitisk og martensitisk stål gennemgår en duktilt-til-skørt overgang, når temperaturen falder.

At opnå ensartet slagfasthed i Cr-Mo stål ved -150°F kræver omhyggelig kontrol af tre metallurgiske variabler, der ikke blot er en funktion af legeringskemi:

• Austenitiserende temperatur og iblødsætningstid: Utilstrækkelig austenitiserende efterlader uopløste carbider, der fungerer som revneinitieringssteder. Stålet skal holdes ved en temperatur, der er høj nok til fuldt ud at opløse carbider i austenit før bratkøling - typisk 1.550-1.650°F (843-899°C) for 4140.
• Temperering temperatur: Højere tempereringstemperaturer forbedrer sejheden ved at tillade kulstof at omfordele fra martensitgitteret til fine karbidudfældninger, hvilket aflaster interne spændinger. For L7 udføres anløbning generelt ved 1.100–1.200 °F (593–649 °C), hvilket er højere end det tilladte minimum for B7, hvilket bevidst bytter en beskeden mængde trækstyrke for forbedret duktilitet.
• Kornstørrelseskontrol: Fin austenitisk kornstørrelse korrelerer direkte med forbedret sejhed ved lav temperatur. Tilsætninger af aluminium eller niobium som kornforfinere, kombineret med kontrollerede rullereduktioner før varmebehandling, hjælper med at undertrykke kornvækst under austenitisering.

Shanghai Soverchancel Industrial Co., Ltd. leverer ASTM A320 L7 gevindstænger med fuld Charpy-stødtestdokumentation, hvor hvert parti er testet ved den påkrævede −150°F tilstand af akkrediterede laboratorier, hvilket giver slutbrugerne den sporbarhed, der er nødvendig for overholdelse af trykudstyr i henhold til ASME Sektion VIII og tilsvarende koder.

L7 vs. L7M vs. L43: Valg af den rigtige A320-underklasse til din ansøgning

ASTM A320 omfatter flere underklasser ud over L7, og at vælge den forkerte til en kryogen applikation er en almindelig indkøbsfejl, der er svær at fange under modtagelse af inspektion, men potentielt alvorlig i drift. De tre hyppigst specificerede underklasser - L7, L7M og L43 - adskiller sig i basismateriale, styrkeniveau og den laveste temperatur, ved hvilken slagprøvning udføres.

Den praktiske forskel mellem L7 og L7M er styrkeniveau, ikke kemi. L7M bruger den samme 4140/4142 legering, men er hærdet til en lavere hårdhed (maks. 235 HBW vs. maks. 321 HBW for L7), hvilket giver lavere styrke, men større duktilitet og reduceret modtagelighed for spændingskorrosionsrevner i sur-service- eller hydrogensulfid-miljøer. L7M kaldes specifikt i NACE MR0175 / ISO 15156 som acceptabel til brug i H₂S-holdig olie- og gasservice, hvor L7 ikke er, hvilket gør skelnen kritisk i opstrøms- og midtstrømsrørledningsapplikationer.

L43 (4340 legering) tilføjer nikkel til Cr-Mo kemien, hvilket forbedrer hærdbarheden i store diametre og giver marginalt bedre sejhed ved tilsvarende styrke. Det foretrækkes typisk frem for L7, når stangdiametre overstiger 2½ tommer, og mekaniske egenskaber i fuldt tværsnit skal påvises - nikkelindholdet sikrer dyb hærdning, som almindelig Cr-Mo ikke kan opnå i store sektioner, selv med aggressiv bratkøling.

Termiske kontraktionseffekter på L7-boltede flangesamlinger ved kryogene driftstemperaturer

En af de mindst diskuterede tekniske udfordringer i kryogenisk boltforbindelsesdesign er differentiel termisk kontraktion mellem ASTM A320 L7 gevindstænger og flangekroppens materiale. Når en enhed afkøles fra omgivende installationstemperatur (ca. 70°F / 21°C) til driftsbetingelser ved flydende nitrogen- eller LNG-temperaturer (-250 til -320°F / -157 til -196°C), krymper hver komponent - men ikke i samme mængde. Hvis flangen er lavet af austenitisk rustfrit stål (varmeudvidelseskoefficient ca. 9,9 × 10⁻⁶/°F), og stængerne er Cr-Mo L7 (ca. 6,7 × 10⁻⁶/°F), trækker flangen sig mere sammen end stængerne over det samme temperaturfald. Resultatet er en nettostigning i boltspænding under nedkøling - det modsatte af, hvad der sker ved højtemperaturservice, hvor differentiel ekspansion har tendens til at slappe af boltbelastningen.

For et praktisk eksempel: en 12-tommer 300-lb flangesamling, der er afkølet fra 70°F til -270°F, gennemgår et temperaturdelta på 340°F. På tværs af en typisk studslængde på 8 tommer trækker den austenitiske rustfri flange sig cirka 0,027 tommer mere sammen end L7-stangen. Denne yderligere forlængelse oversættes til en stigning i boltspændingen på ca. 13-18 ksi afhængigt af stangdiameter og modul, hvilket skubber samlingen tættere på at give efter, hvis den oprindelige bolt-up-spænding allerede var tæt på de anbefalede 50-65% af udbyttet, der bruges i de fleste kold-service-momentprocedurer.

Designpraksis, der mindsker denne risiko omfatter:

• Reduktion af den indledende bolt-up stress: Målretning af 40-50 % af udbyttet ved installation i omgivelserne i stedet for de 65 %, der almindeligvis anvendes til omgivelsestemperatur, hvilket giver margen til den ekstra stress, der tilføjes under nedkøling.
• Matchende flange og stangmaterialer: Angivelse af rustfri eller austenitiske legeringsstænger (ASTM A320 B8M / Grade 8M), når flangen er austenitisk rustfri, minimerer forskellen i sammentrækningsmismatch, selvom den lavere styrke af austenitiske kvaliteter kan kræve større diametre.
• Brug af belleville skiver: Fjederbelastede skiveskiver under møtrikken fungerer som et overensstemmelseselement, der absorberer dimensionsændringer i samlingsstakken og opretholder en mere ensartet klembelastning gennem temperaturcyklus.
• Gentilspænding efter første nedkøling: I ikke-isolerede eller tilgængelige samlinger bekræfter og nulstiller klemmebelastningen til målværdien ved at trække tilspænding efter den første termiske cyklus til driftstemperaturen.

Nantong Jinzhai Hardware Co., Ltd., der opererer under Shanghai Soverchannel Industrial Co., Ltd., producerer ASTM A320 L7 gevindstænger til snævre dimensionelle tolerancer og giver kunderne materialecertificeringer, der inkluderer faktiske målte mekaniske egenskaber - data, der er uundværlige for de spændingsberegninger, der ligger til grund for koldservicesamlingsdesign.

Opbevaring, håndtering og konserveringspraksis for L7 stænger før installation med kold service

ASTM A320 L7 gevindstænger beregnet til kryogen service er ofte beskadiget eller kompromitteret, før de nogensinde når flangen - på grund af forkert opbevaring, mekanisk håndteringsskade eller kontaminering under transport. I modsætning til fastgørelsesanordninger til omgivelsesservice, hvor mindre overfladerust eller håndteringsmærker ofte er acceptable, kræver kryogene servicestænger strengere konserveringsprotokoller, fordi overfladedefekter, der ville være godartede ved stuetemperatur, kan tjene som spændingskoncentrationssteder, hvor skørt brud initieres under den kombinerede effekt af lav temperatur og høj boltspænding.

Trådbeskyttelse under opbevaring og transport

Gevind på højstyrke L7 stænger skal beskyttes med plastik endehætter eller gevindbeskyttelsestape fra fremstillingstidspunktet til installation. Bare gevind, der efterlades blotlagt i et lagermiljø, akkumulerer korrosionsprodukter, der ændrer den effektive gevindfriktionskoefficient - et direkte problem for enhver installationsprocedure, der bruger drejningsmoment som en proxy for klembelastning. Selv let rust i gevindflankerne kan ændre momentspændingens K-faktor med 15-25%, hvilket betyder, at en korrekt tilspændt stang leverer væsentligt mindre klembelastning end forventet. Gevindbeskyttere forhindrer også mekaniske skrammer og hak, der øger lokale spændingskoncentrationer i gevindroden, hvor stangtværsnittet allerede er på sit minimum.

Belægningskompatibilitet med kryogene temperaturer

Ikke alle korrosionsbeskyttende belægninger forbliver funktionelle eller formstabile ved kryogene temperaturer. Zinkrige organiske belægninger og nogle epoxybaserede primere bliver skøre under -100°F og kan revne eller delaminere under termisk chok, når samlingen først afkøles til driftstemperatur, hvilket genererer affald, der forurener procesvæsken. For L7-stænger i LNG- eller flydende nitrogen-service er de foretrukne muligheder nøgne (ucoatede) stænger, der opbevares i miljøer med kontrolleret fugtighed, lette oliefilm-belægninger, der fjernes umiddelbart før installation, eller tynde uorganiske zinksilikatbelægninger, der er verificeret til lavtemperatur-ydelse. PTFE tørfilm smøremidler påføres almindeligvis på gevind- og møtriklejefladen specifikt for at give ensartet smøring ved lave temperaturer, hvor oliebaserede smøremidler kan størkne.

Som en producent, der er specialiseret i præcisionsfastgørelsesløsninger til krævende industrielle miljøer, kan Shanghai Soverchannel Industrial Co., Ltd. levere ASTM A320 L7 gevindstænger med kundespecificerede overfladebehandlinger, emballagekonfigurationer og konserveringsbelægninger, der er valideret til kryogen service – hvilket sikrer, at stængerne ankommer til arbejdsstedet i nøjagtig den nødvendige tilstand.
