Hvad adskiller ASTM A193 B7 fra andre højstyrke gevindstangskvaliteter
ASTM A193 B7 gevindstænger er fremstillet af chrom-molybdænlegeret stål (Cr-Mo, typisk 4140 eller 4142), derefter bratkølet og hærdet for at opnå en minimumstrækstyrke på 125 ksi (862 MPa) for diametre op til 2½ tommer. Dette varmebehandlingskrav er det, der fundamentalt adskiller B7 fra råvarekvaliteter som SAE Grade 5 eller metrisk 8.8 - som begge kan bruge almindeligt kulstofstål uden det legeringsindhold, der er nødvendigt for dyb hærdning i større tværsnit. Når en gevindstang overstiger ca. 1 tomme i diameter, sikrer Cr-Mo-kemien i B7, at stangens kerne opnår samme hårdhed og styrke som overfladen, hvorimod almindelige kulstofstålstænger af tilsvarende størrelse ofte viser et betydeligt fald i kernehårdhed efter quench-and-temper-behandling.
ASTM A193-specifikationen opdeler også B7 i tre diameterbaserede undergrupper med særskilte mekaniske minimumskrav. Det er vigtigt at forstå disse forskelle, når man specificerer stænger til højbelastningsflangesamlinger eller trykbeholdere:
| Diameterområde | Min. Trækstyrke | Min. Udbyttestyrke (0,2 % offset) | Min. Forlængelse | Maks. Hårdhed |
| ≤ 63,5 mm | 125 ksi (862 MPa) | 105 ksi (724 MPa) | 16 % | 35 HRC |
| 2½ til 4 tommer | 115 ksi (793 MPa) | 95 ksi (655 MPa) | 16 % | 35 HRC |
| 4 til 7 tommer | 100 ksi (690 MPa) | 75 ksi (517 MPa) | 18 % | 35 HRC |
ASTM A193 B7 krav til mekaniske egenskaber efter diameterområde
De nedtrappede egenskaber for større diametre er ikke et kvalitetskompromis - de afspejler de fysiske grænser for varmebehandling i store tværsnit og er bevidst indbygget i specifikationen, så ingeniører kan stole på verificerede, opnåelige egenskaber frem for teoretiske værdier. Shanghai Soverchannel Industrial Co., Ltd. fremstiller ASTM A193 B7 gevindstænger med fuld sporbarhedsdokumentation, hvilket sikrer, at hvert produktionsparti matcher de korrekte diameter undergruppekrav og ledsages af certificerede mølletestrapporter.

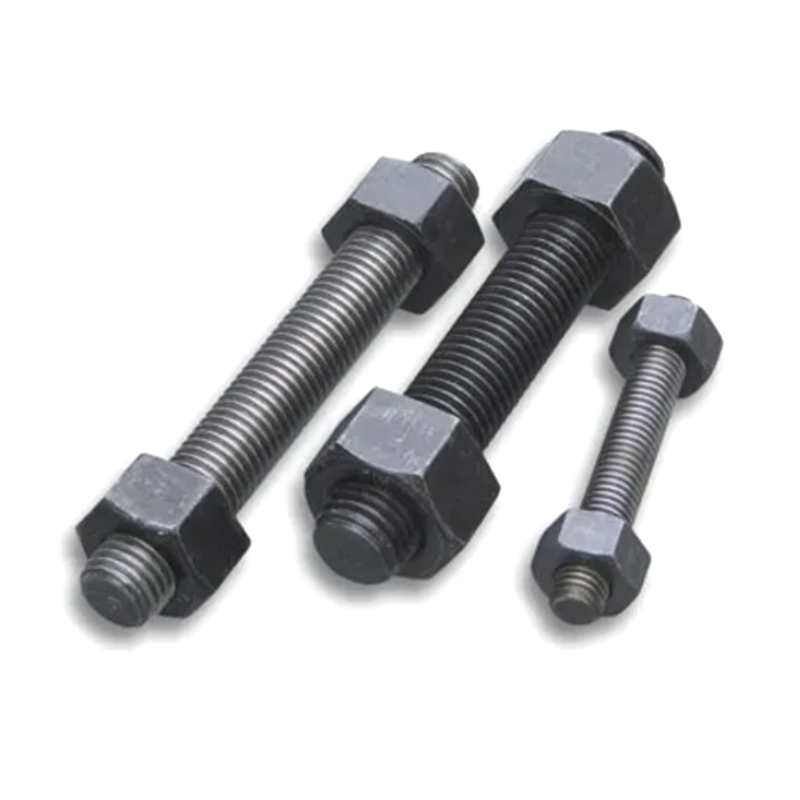

Korrekt møtrikparring til B7 gevindstænger: Hvorfor A194 2H er standarden, og hvornår skal man afvige
En fuldt lastet ASTM A193 B7 gevindstangssamling er kun så pålidelig som møtrikken, den er parret med. Standardmøtrikken specificeret af ASTM A194 Grade 2H er en tung sekskantmøtrik fremstillet af medium-kulstofstål, med en modstandsbelastning på 175 ksi - bevidst højere end B7-stangens mindste flydespænding. Dette sikrer, at hvis en enhed bliver overdrejet, giver stangen efter først (en mere detekterbar og retableret fejltilstand) i stedet for afisoleringen af møtrikken, hvilket kan være katastrofalt og vanskeligt at diagnosticere under isolering eller i nedgravede flanger.
Der er specifikke driftsforhold, hvor A194 2H-møtrikker ikke er det bedste valg, og alternative kvaliteter bør overvejes:
- Kryogen service (under -50 °F / -46 °C): A194 Grade 4 eller Grade 7 møtrikker, begge fremstillet af legeret stål med bedre slagstyrke ved lav temperatur, foretrækkes. A194 2H kulstofstål mister hurtigt duktiliteten ved kryogene temperaturer og kan udvise sprøde brud under bolt-up belastninger.
- Højtemperaturservice (over 800 °F / 427 °C): B7 stangen selv begynder at miste styrke over denne tærskel på grund af hærdning af martensitmikrostrukturen. I sådanne tilfælde bør hele fastgørelsessystemet opgraderes til B16 stang (legeret stål med vanadium) parret med A194 Grade 4 eller 7M møtrikker, ikke blot erstatte møtrikken alene.
- Korrosive miljøer, der kræver rustfrit: Parring af en B7 stang med en A194 8M (316 SS) møtrik skaber et galvanisk par i aggressive kloridmiljøer. Hvis applikationen kræver rustfrit hardware, bør både stangen og møtrikken opgraderes til den samme legeringsfamilie for at minimere galvanisk potentiale.
- Flangesamlinger, der kræver kontrolleret boltbelastning: Ved brug af drejningsmomentstyrede eller spændingsindikerende skiver skal friktionskoefficienten for møtrikkens lejeflade svare til smøreantagelsen i drejningsmoment-spændingstabellen. Kraftig voks eller PTFE-belagte A194 2H-møtrikker forskyder K-faktoren betydeligt — kontroller altid møtrikkens overfladebehandling mod tilspændingsproceduren.
Forståelse af disse parringer forhindrer den almindelige indkøbsfejl ved at bestille B7-stænger og generiske metriske møtrikker, blot fordi de skrues sammen - kompatibilitet i gevindform indebærer ikke kompatibilitet med hensyn til mekanisk ydeevne eller sikkerhedsfaktorer.
Hydrogenskørhedsrisiko i B7-stænger: Overfladebehandlingsvalg, der undgår det
Højstyrkebefæstelser med en hårdhed over 32 HRC er modtagelige for brintskørhed (HE) - et fænomen, hvor atomart brint diffunderer ind i stålgitteret under galvanisering eller syrebejdsning og forårsager forsinket brud under vedvarende trækbelastning. ASTM A193 B7 gevindstænger, som kan nå op til 35 HRC, sidder lige i risikozonen. Dette gør valget af korrosionsbeskyttelsesbelægning til en kritisk ingeniørbeslutning, ikke blot en æstetisk eller omkostningsmæssig overvejelse.
Elektropletteret zink, mens det er meget udbredt på fastgørelseselementer med lavere styrke, genererer betydelig brint under pletteringsbadet. Selv med en skørhedsbehandling efter bagning (typisk 4 timer ved 375–400°F / 190–204°C inden for 4 timer efter plettering som krævet af ASTM B633), kan resterende brint forblive i stærkt belastede områder såsom trådrødder, hvilket fører til revner dage eller uger efter installationen. For B7 stænger anses følgende overfladebehandlinger generelt for at være sikre alternativer:
- Mekanisk zinkbelægning (ASTM B695): Zinkpartikler påvirkes mekanisk på overfladen uden elektrokemisk reaktion, hvilket eliminerer brintgenereringstrinnet helt. Belægningstykkelsen er ensartet, og trådtolerancer kan opretholdes op til ca. klasse 3A-pasning.
- Dacromet / geomet (zink-aluminium flagebelægninger): Påført ved dip-spin eller spray ved hærdningstemperaturer omkring 300°C, involverer disse belægninger ingen syrebejdsning og ingen elektrokemisk brintgenerering. De giver 480-1.000 timers saltsprayresistens afhængigt af lagantal og er bredt specificeret i bilindustrien og petrokemiske applikationer.
- Varmgalvanisering (ASTM A153): Acceptabelt for B7-stænger, når de kontrolleres korrekt, men kræver omhyggelig temperaturstyring - hvis zinkbadstemperaturen får stangen til at nå hærdningsområdet for legeret stål (typisk over 400°F / 204°C), kan de mekaniske egenskaber blive forringet. Centrifugering efter dypning er afgørende for at forhindre trådfyldning.

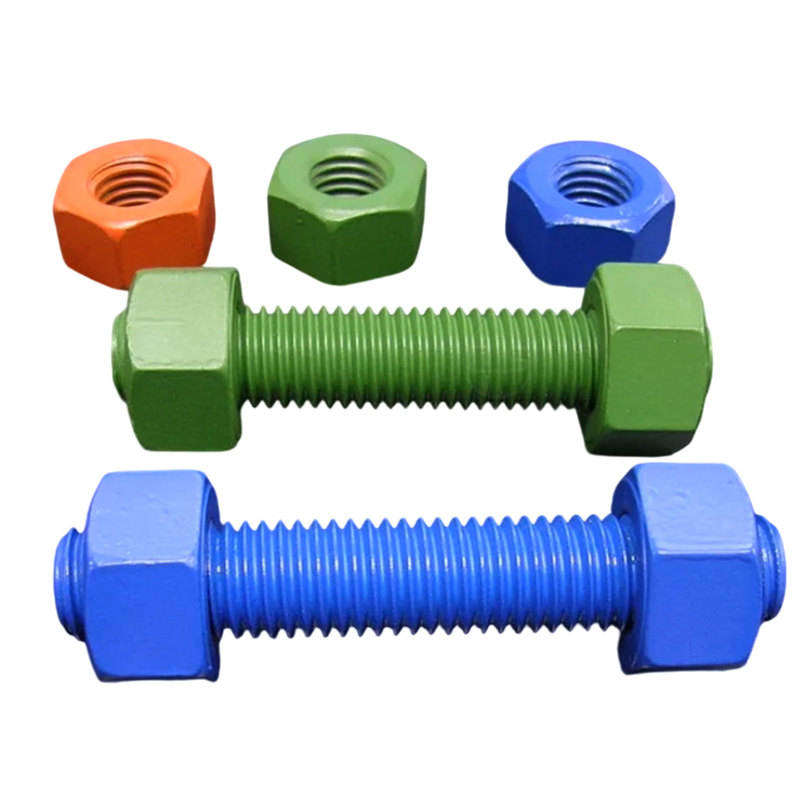

- PTFE / fluorpolymer tørfilmbelægninger: Giv ensartede lavfriktionsoverflader, der er ideelle til momentkontrollerede samlinger, hvor forudsigelig K-faktor er påkrævet, med nul HE-risiko. Tykkelsen er typisk 15-25 µm og tilføjer en ubetydelig diameterændring.
Hos Nantong Jinzhai Hardware Co., Ltd. — produktionsanlægget i Shanghai Soverchannel Industrial Co., Ltd. — håndteres overfladebehandlingsvalg til højstyrkestænger som en del af ingeniørgennemgangsprocessen, hvor hver belægningsmulighed evalueres i forhold til kundens driftsmiljø, momentmetode og regulatoriske krav, før produktionen begynder.
Dimensionstolerancer og gevindinspektionsmetoder for ASTM A193 B7 gevindstænger i kritiske samlinger
I modsætning til strukturelle bolte, hvor befæstelsesgeometrien stort set er standardiseret, er ASTM A193 B7 gevindstænger, der bruges i trykudstyr eller rørledningsflanger, genstand for strammere kontrol, fordi de ofte er specialskåret, dobbelt-ende gevind eller produceret med ikke-standard endefunktioner. Dimensionel uoverensstemmelse i disse stænger - især i gevindstigningsdiameter, rethed og endevinkel - kan omsættes direkte til ujævn boltbelastningsfordeling hen over en flange, hvilket fører til lækageveje, hvor termisk cykling gradvist forværres.
Verifikation af trådstigningsdiameter
Stigningsdiameteren af et udvendigt gevind på en B7-stang skal falde inden for tolerancebåndet defineret af ASME B1.1 (for ensartede gevind) eller ASME B1.13M (for metriske gevind). Go/No-Go ringmålere er standarden på produktionsgulvet for bestået/fejl-verifikation, men for kritiske samlinger underlagt ASME PCC-1 eller tilsvarende bolt-up-procedurer bruges 3-trådsmåling af stigningsdiameter for at opnå en faktisk numerisk værdi. Denne metode placerer tre tråde med en kendt diameter i gevindrillerne og måler over-wire-afstanden med et mikrometer, og anvender derefter den passende trådmålekonstant for at tilbageberegne stigningsdiameteren. Det er mere tidskrævende end målerkontrol, men giver objektive måledata, der kan inkluderes i inspektionsoptegnelser.
Rethed og End-Squareness Tolerancer
ASTM A193 specificerer ikke stangens rethed direkte; rethedstolerancer for gevindstænger er underlagt ASME B18.31.2 for inch-seriestænger, som indstiller den maksimale bue til 1/8 tomme pr. 3 fods længde for standardstænger. Til anvendelser med flangeforbindelser pålægges ofte strengere krav til rethed af slutbrugerens tekniske standard - en almindelig tærskel er 0,010 tomme pr. fod af stanglængden. Endefirkantethed (endefladens vinkelrethed på stangaksen) påvirker, hvor jævnt den møtriklejeflade belaster flangen; ude af kvadratiske ender reducerer effektivt kontaktområdet og skaber bøjningsmomenter, der øger den nominelle trækspænding i stangen.
Som en producent med erfaring i fremstilling af præcisionsfastgørelseskomponenter til krævende industrielle applikationer, implementerer Shanghai Soverchannel Industrial Co., Ltd. fuld-proces dimensionsinspektion, der dækker gevindmålekontrol, rethedsmåling og hårdhedsverifikation på hvert parti ASTM A193 B7 gevindstænger – og giver kunderne de inspektionsdata, der er nødvendige for at tilfredsstille krav til motorens hold-holdpunkter.
