Hvordan flangetandgeometri genererer anti-løsende kraft uden sekundære komponenter

Anti-løsningsmekanismen i en Sekskantflangemøtrik skridsikre møtrikker design er fundamentalt forskelligt fra fremherskende drejningsmomentmetoder såsom nylonindsatser eller deformerede gevindlåsemøtrikker. I stedet for at øge modstanden mod rotation inden for gevindgrænsefladen, fungerer den takkede flange ved lejefladen - kontaktfladen mellem møtrikken og underlaget - ved at konvertere den aksiale klemmebelastning til en mekanisk sammenlåsning, der modstår rotation direkte ved samlingsfladen. Denne skelnen har betydning, fordi lejefladeløsning (rotation drevet af tværgående vibrationsinduceret glidning mellem møtrikfladen og underlaget) er den dominerende løsnemekanisme i højvibrationssamlinger, ikke gevind-grænsefladeløsning, hvilket er en sekundær effekt.

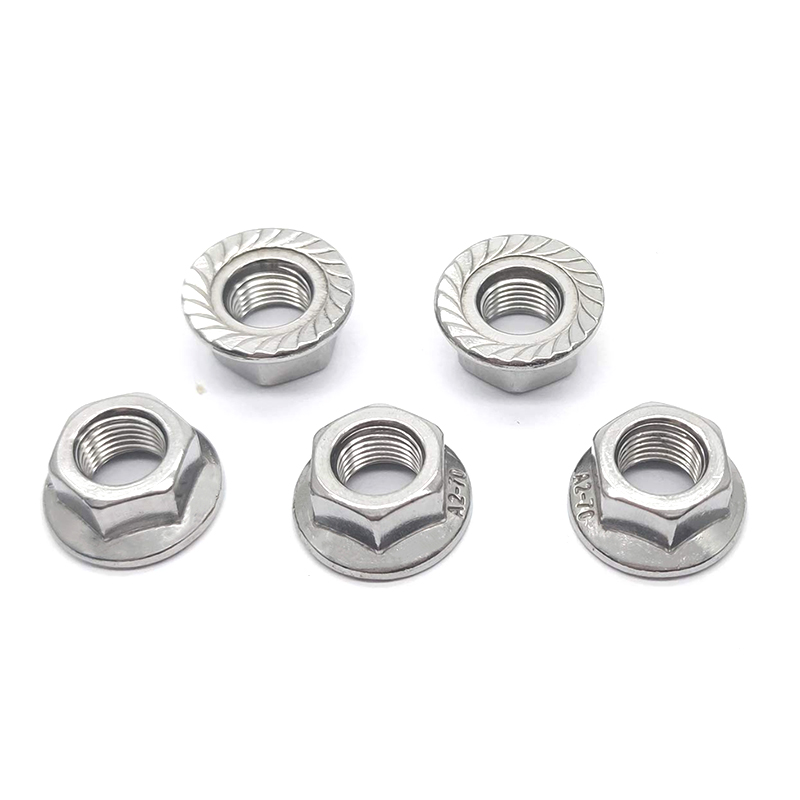

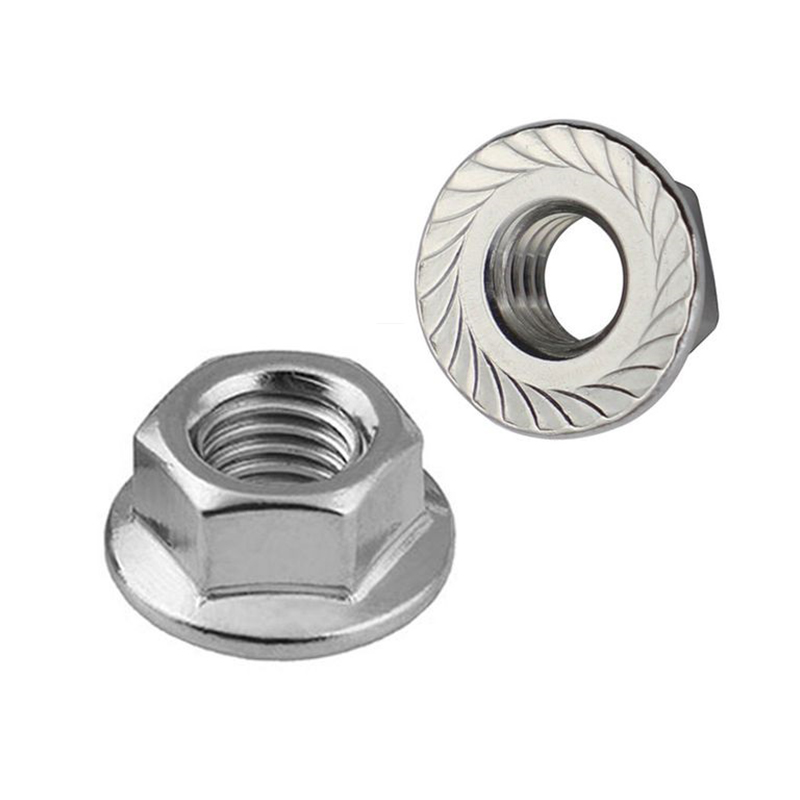

Tætninger på flangefladen er konstrueret med en specifik asymmetrisk tandprofil: Forkanten (i tilspændingsretningen) har en lav rampevinkel på ca. 15-20°, mens bagkanten (i løsneretningen) er næsten radial med en fladevinkel på 75-90°. Denne asymmetri er nøglen til den skridsikre funktion. Under tilspænding tillader den lavvandede rampe tanden at køre op over underlagets overflade uden at generere for stort installationsmoment. Under enhver omvendt rotation induceret af vibrationer, griber den nær-radiale bagende flade ind i substratets skævheder næsten vinkelret på bevægelsen, hvilket skaber en låsemodstand, der øges proportionalt med klembelastningen, der presser flangen mod substratet. Rent praktisk betyder dette, at jo højere boltens forspænding er, desto mere effektiv er anti-løsningsindgrebet - den modsatte adfærd fra friktionsbaserede metoder, som nedbrydes, når forspændingen går tabt gennem indstøbning eller afspænding.

Tanddybde og tandantal pr. enhedsomkreds er de to variabler, der bestemmer lejets låsemoment for en given klembelastning. DIN 6923 takkede flangemøtrikker bruger en tanddybde på cirka 0,2–0,4 mm afhængigt af nominel diameter, og tandtallet er typisk 30–60 tænder rundt om flangeperimeteren. Denne geometri frembringer en låsemomentkoefficient - forholdet mellem modstandsdygtigt løsnemoment og påført klemmebelastning - på ca. 0,08-0,15, tilstrækkeligt til at forhindre løsnelse under Junker-vibrationstestbetingelser (DIN 65151), der får standard sekskantmøtrikker til at frigives fuldt ud inden for 30 sekunder efter vibrationsinitiering.

Styrkegrad 8.8 vs. 10.9 i flangemøtrikapplikationer: Belastningskapacitet, hårdhed og substratinteraktion

Valget mellem Grade 8.8 og Grade 10.9 for skridsikre sekskantflangemøtrikker i højvibrerende samlinger involverer overvejelser ud over simpel belastningskapacitet. Fordi den takkede flange er afhængig af tandgennemtrængning i substratoverfladen for at generere dens låsemekanisme, er hårdhedsforholdet mellem møtrikflangen og den sammenpassende overflade lige så vigtigt som træk- og prøvebelastningsværdierne, der anvendes i forbindelsesdesignberegninger. En flangemøtrik, der er for blød i forhold til substratet, vil få sine tænder deformeret af substratet i stedet for at trænge ind i det - hvilket giver et glat, fladt kontaktområde uden mekanisk sammenlåsning. En møtrik, der er for hård i forhold til et blødt underlag, vil udhule i stedet for at gå i indgreb, hvilket genererer metalaffald og skaber spændingskoncentrationer, der initierer udmattelsesrevner i underlagsmaterialet omkring fastgørelseshullet.

Grade 10.9 flangemøtrikker i automobil- og entreprenørmaskiner har et yderligere proceskrav, som ofte overses ved indkøb: Når de er galvaniseret, skal de undergå brintskørhedsbagning ved 190–210°C i minimum 4 timer inden for 4 timer efter plettering, som specificeret i ISO 4042-39 stålmatrixen. absorption under syrebejdsningen og galvaniseringsprocessen, hvilket kan forårsage forsinket skørt brud under vedvarende trækbelastning - nogle gange timer eller dage efter installationen. Til højvibrationsapplikationer, hvor udmattelseslevetid er det styrende fejlkriterium, eliminerer specificering af Dacromet eller mekanisk zinkbelægning til Grade 10.9 flangemøtrikker denne risiko fuldstændigt, da ingen af ​​processerne involverer syreeksponering eller elektrolytisk brintgenerering.

Underlagets overfladetilstand og dets virkning på savtakket flangeindgreb under brug

Den langsigtede anti-løsende ydeevne af skridsikre møtrikker med takkede flanger er mere følsom over for underlagets overfladetilstand, end de fleste installationsspecifikationer anerkender. Tændingsdybden - typisk 0,2-0,4 mm - betyder, at overfladebelægninger, mølleskala, malingslag og korrosionsprodukter mellem flangen og underlaget fundamentalt kan ændre låsemekanismen. Når flangetænderne går i indgreb gennem et sammentrykkeligt eller sprødt mellemlag i stedet for direkte ind i basismetallet, virker den indledende installation korrekt, men låsegeometrien understøttes af belægningen i stedet for underlaget. Efterhånden som belægningen kryber eller nedbrydes under vibrationer og termisk cyklus, går tandindgrebet gradvist tabt uden nogen synlig ændring ved møtrikhovedet.

• Maling og primer lag — Organiske belægninger over ca. 80-100 µm total tykkelse (et almindeligt område for konstruktionsstålprimere plus topcoat) vil ikke tillade takkede tænder at nå basismetallet under installationen ved standard drejningsmomentværdier. For malede stålkonstruktionsforbindelser, der anvender skridsikre møtrikker med sekskantflangemøtrik, skal fastgørelseszonen maskeres under maling, eller der skal udføres en plet-face-operation for at blotlægge bart metal i skivens kontaktområde før installation. Dette er standardpraksis i automotive karrosseri-i-hvid montage, hvor malede paneler er fastgjort med takkede flangemøtrikker, men det er ofte udeladt i stedet-installerede stålkonstruktioner, hvor overfladeforberedelse er mindre kontrolleret.
• Varmgalvaniserede overflader — Zink-jernlegeringslaget af varmgalvanisering (typisk 45-85 µm, hårdhed ca. HV 150-250) er betydeligt blødere end det takkede flangestål. Tandgennemtrængning i galvaniseret substrat er dybere og mere komplet end i bart konstruktionsstål, hvilket er gavnligt for indledende indgreb. Zinklagets lavere udmattelsesmodstand betyder dog, at gentagne vibrationsbelastninger kan få tandaftrykket i zinken til at udvide sig gradvist gennem mikroplastisk deformation, hvilket gradvist reducerer den mekaniske sammenlåsning. I galvaniserede stålkonstruktionsforbindelser, der er udsat for langvarig dynamisk belastning, anbefales periodisk drejningsmomentverifikation med 12-måneders intervaller som en del af vedligeholdelsesplanen.
• Aluminiumslegeringsunderlag — Motorhuse og støbegods til entreprenørmaskiner i aluminiumslegering (typisk 6061-T6 eller A380 trykstøbt) har en substrathårdhed på HRB 60–75 — ved den nedre grænse af Grade 8.8 flangemøtrikkens effektive indgrebsområde. For aluminiumsunderlag fordeler reduktion af tandstigningen (øgende tandantal) og brug af en større flangediameter indgrebsbelastningen over flere tænder og forhindrer lokaliseret eftergivelse af underlaget, hvilket ville gøre det muligt for møtrikken at indlejre sig helt og miste sin anti-løsende funktion over tid. Nogle applikationer specificerer desuden en hærdet stålindsatsplade eller fastspændt skive mellem den takkede flange og aluminiumsoverfladen for at give en kompatibel hårdhedsgrænseflade uden at ofre låsemekanismen.

Som en producent med stor erfaring med at levere præcisionsfastgørelseselementer til bilindustrien - hvor takkede flangemøtrikker bruges i højcyklus-vibrationsmiljøer, og overfladekonditionskontrol er en integreret del af produktionsprocessen - giver Shanghai Soverchannel Industrial Co., Ltd. applikationsteknisk vejledning om substratkompatibilitet som en del af sin kundesupport, hvilket sikrer, at den specificerede Hex-Slip Nutsn-Slip Nut-service udfører den angivne levetid for Hex Flange Nuts. samling.

Genanvendelighedsgrænser og inspektionskriterier for takkede flangemøtrikker i applikationer med høj pålidelighed

Takkede flangemøtrikker er mere genbrugsbegrænsede end standard sekskantmøtrikker, men alligevel behandler vedligeholdelses- og reparationsprocedurer i entreprenørmaskiner og motorservice dem som frit genanvendelige komponenter. Forståelse af mekanikken bag tandslid og inspektionskriterierne, der definerer genbrugsgrænsen, er afgørende for at opretholde samlingspålidelighed i applikationer, hvor løsnefejl har betydelige sikkerheds- eller driftsmæssige konsekvenser.

Hver installationscyklus deformerer plastisk tandspidserne, når de indlejres i underlaget og forårsager mikroslid på tandflankerne under stramningsrotationen. Efter den første installation er tandgeometrien delvist ændret: De næsten radiale bagende flader, der giver løsnemodstand, er let afrundede af indstøbningsprocessen, og substrataftryk fra den første installation forbliver som lavvandede fordybninger. Ved geninstallation på samme sted griber tænderne ind i de eksisterende aftryk med mindre plastisk deformation, hvilket resulterer i reduceret effektiv tandindgrebsdybde og lavere låsemomentkoefficient sammenlignet med første installation. Forskning i DIN 6923 takkede flangemøtrikker i bilapplikationer viser, at låsemomentkoefficienten forringes med ca. 15–25 % mellem første og anden installation og med yderligere 10–15 % ved hver efterfølgende cyklus.

• Visuel inspektionskriterier for genbrug — Tandspidser bør ikke vise nogen synlig afrunding eller fladning, når de ses under 10× forstørrelse. Flangelejefladen skal være fri for radiale ridsemærker, der er bredere end 0,1 mm, hvilket indikerer for stor glidning under tidligere installation. Ethvert tegn på flangedeformation - synlig forvrængning af flad-til-flad-geometrien eller ikke-vinkelrethed af flangefladen i forhold til gevindaksen - er grund til afvisning uanset antal servicecyklusser.
• Maksimale genbrugscyklusser efter applikationskritialitet — For sikkerhedskritiske forbindelser i biler (affjedring, styretøj, bremsesystemer) er DIN 6923 flangemøtrikker typisk specificeret som engangskomponenter og skal udskiftes ved hver demontering. For almindelige entreprenørmaskiner og motormonteringsapplikationer er to installationscyklusser den praktiske grænse, før låseydelsen forringes under tærsklen for vibrationsudsat service. Stålstrukturforbindelser, der kun tilspændes én gang og aldrig med vilje løsnes, er ikke underlagt grænser for genbrugscyklus, men bør inspiceres for korrosionsinduceret tandnedbrydning under planlagte vedligeholdelsesintervaller.
• Overvejelser om genbrug af underlag — Selv når en ny flangemøtrik er installeret, giver tidligere tandmærkede substratoverflader mindre modstand mod den nye møtriks tænder end nyt materiale. I kritiske applikationer, der kræver garanteret låseevne ved genmontering, skal underlagets overflade i fastgørelseszonen gendannes ved bearbejdning eller slibning for at blotlægge en frisk lejeflade, eller en hærdet skive skal indskydes for at give en ny indgrebsoverflade uden at modificere det strukturelle element.

Med et fuld-proces inspektionssystem udviklet gennem mange års fremstilling af præcisionsbefæstelser til automobilsektoren, producerer Shanghai Soverchannel Industrial Co., Ltd. skridsikre møtrikker med sekskantflangemøtrik i henhold til DIN 6923 dimensionelle og mekaniske krav med dokumenteret tandgeometri verifikation, hvilket giver kunder inden for biler, entreprenørmaskiner og konstruktionsmaskineri behov for låse, motorer af høj kvalitet, stålkonstruktioner, motor, ydeevne fra første installation gennem den angivne levetid.
