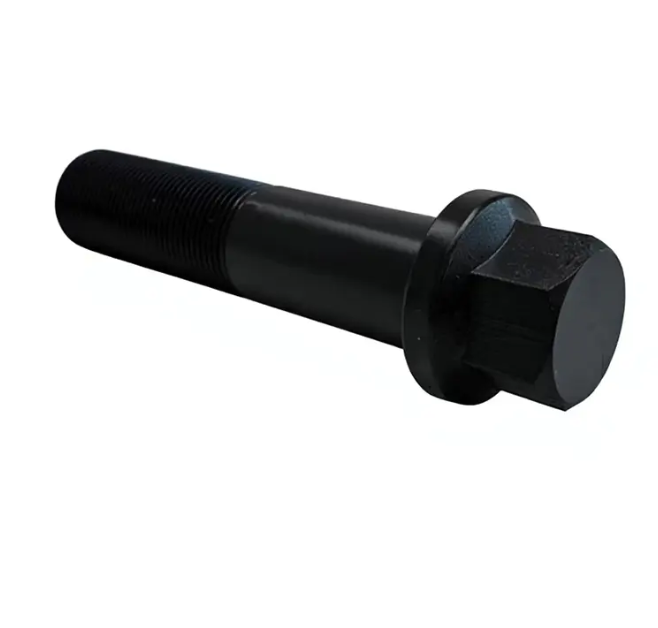

A Cylinderhovedbolt Holder ikke bare hovedet nede - det er en kalibreret fjeder
Den primære funktion af en cylinderhovedbolt er ikke blot at klemme hovedet til blokken. Det er for at opretholde en præcis, ensartet klemkraft på tværs af hele toppakningens tætningsflade under forhold med ekstrem termisk cykling, cylindertrykspidser og materialeudvidelsesforskelle. Når bolten tilspændes korrekt, strækker bolten sig elastisk til en tilstand af konstrueret spænding og opfører sig som en højstyrkefjeder, der lagrer over 8.000 til 12.000 pund klemkraft pr. . Denne lagrede energi komprimerer toppakningen tilstrækkeligt til at tætne forbrændingstryk, der kan overstige 1.500 psi i en tvungen induktionsmotor, samtidig med at højtryksoliegallerier og kølevæskepassager, der løber mellem hovedet og blokken, forsegles. En bolt, der har givet efter, udmattet eller blevet installeret med utilstrækkelig forspænding, kan ikke opretholde denne tætning, når topstykket og blokken udvider sig med forskellige hastigheder under opvarmning. At forstå, at en hovedbolt er en dynamisk, fjederbelastet spændeanordning - ikke en statisk gevindstift - er grundlaget for enhver korrekt installation og diagnoseprocedure.
Cylinderhovedbolte falder i to gensidigt udelukkende kategorier, og behandling af den ene som den anden forårsager øjeblikkelig motorfejl. Standardbolte tilspændes inden for deres elastiske område, hvilket betyder, at de vender tilbage til deres oprindelige længde, når de løsnes, og kan i mange tilfælde genbruges, hvis de opfylder dimensionelle inspektionskriterier. Tilspændingsmoment-bolte spændes ud over deres elastiske grænse ind i den plastiske deformationszone , hvor materialet strækker sig permanent og ikke vender tilbage til sin oprindelige længde. TTY-tilgangen giver mere ensartet spændekraft, fordi boltens belastningskurve flader ud i plastområdet - små variationer i svingvinklen giver minimal variation i spændebelastningen, hvilket gør processen mere gentagelig på et samlebånd. Den irreversible afvejning er, at en TTY-bolt er blevet strakt forbi sin flydegrænse og må aldrig genbruges . En anden drejningsmomentsekvens på en eftergivet bolt vil skubbe den yderligere ind i plastisk deformation, indtil den halser-fejl, ofte snapper under det endelige drejningsmoment eller, værre, dage efter, at motoren vender tilbage til drift.
En producents servicemanual giver den endelige klassificering, men fysiske indikatorer inkluderer en drejningsmomentspecifikation, der angiver en indledende drejningsmomentværdi efterfulgt af en vinkelbaseret sidste trin såsom 90 grader eller 180 grader . Denne vinkelspecifikation, snarere end et endeligt drejningsmomenttal, er kendetegnende for TTY-proceduren, fordi bolten bliver drejet en målt rotation ind i dens plastikområde. Standard genanvendelige bolte er specificeret med et endeligt drejningsmoment i Newton-meter eller foot-pound, uden vinkeltrin eller med et vinkeltrin, der forbliver inden for det elastiske område og udtrykkeligt er noteret som genanvendeligt i servicelitteraturen.
Stramningssekvensen indstøbt i hvert cylinderhoved er ikke et forslag - det er et kort over spændingsfordelingen. Cylinderhoveder er ikke uendeligt stive; de bøjer mikrotommer under boltspænding. Hvis boltene spændes fra den ene ende til den anden, deformeres hovedet til en let kileform, hvilket koncentrerer spændekraften ved det sidst spændte hjørne og efterlader startenden underkomprimeret. Den spiralmønster, der starter fra midten og arbejder udad i trinvise momenttrin trækker gradvist hovedet jævnt ned, så pakningen kan komprimeres ensartet og hovedet lægge sig parallelt med blokdækket. En typisk procedure involverer tre til fem progressive drejningsmomentgennemgange: et indledende lavt drejningsmoment-passage til at placere alle fastgørelseselementer, mellemliggende gennemløb ved stigende drejningsmomentværdier og et endeligt vinkelsweep for TTY-fastgørelseselementer. Hvis man springer over et gennemløb eller konsoliderer trin, sætter pakningen ujævn kompression under den kritiske indledende klemningsfase, og den resulterende tætningsinkonsistens viser sig muligvis ikke, før motoren når driftstemperatur, og den ujævnt belastede brandring giver efter.
En momentnøgle måler friktion, ikke spændekraft. Af drejningsmomentet påført en hovedbolt, ca. 50 % overvinder friktion under bolthovedet, 40 % overvinder gevindfriktion, og kun 10 % til 15 % genererer faktisk spændeforspændingen . Hvis gevindene i blokken er korroderede, snavsede eller beskadigede, klikker momentnøglen med den angivne værdi, mens den faktiske boltstrækning – og dermed spændekraften – kommer dramatisk kort. En bolt, der tilspændes til specifikation på snavsede gevind, kan levere mindre end halvdelen af den beregnede spændekraft, mens det samme drejningsmoment på gevind, der er smurt med en ikke-godkendt blanding, kan overstrække bolten forbi ydeevne. Det er grunden til, at hver producentspecifikation indeholder et krav om gevindtilstand: rengør, skub gevindene med en bundhane, hvis det er nødvendigt, og brug kun det specificerede smøremiddel - uanset om det er ren motorolie, et specifikt monteringssmøremiddel eller tørre gevind. Smøremiddeltypen ændrer friktionskoefficienten, og drejningsmomentspecifikationen blev udviklet til den specifikke koefficient. Udskiftning af en molybdæn-disulfid samling smøremiddel på gevind specificeret til motorolie kan reducere friktionen så dramatisk, at bolten giver efter, før målet drejningsmoment nås.
Cylinderhovedboltfejl er sjældent spontane - de følger forudsigelige mønstre med identificerbare årsager. Forståelse af disse mønstre giver en tekniker mulighed for at diagnosticere fejlen i stedet for blot at udskifte bolten og håbe, at problemet ikke opstår igen.
En bolt, der klikker ved krydset mellem skaftet og hovedflangen, er blevet overspændt, enten gennem en TTY-bolt, der genbruges, ukorrekt drejningsmomentspecifikation eller uoverensstemmelse mellem gevindsmøring. Brudfladen viser typisk en klassisk kop-og-kegle duktilt svigt med halsreduktion synlig på skaftets diameter. Rettelsen er proceduremæssig: nye bolte, verificeret momentspecifikation og korrekt gevindforberedelse.
En bolt, der brækker i gevindsektionen eller midtskaftet med en flad, strandmærket brudflade er svigtet på grund af cyklisk træthed. Dette indikerer, at bolten ikke opnåede tilstrækkelig forspænding til at holde samlingen lukket under cylindertryk. Hver forbrændingscyklus prikkede hovedet lidt væk fra blokken, hvorved bolten blev belastet cyklisk, indtil den revnede. Grundårsagen er kronisk undermoment, ofte fra snavsede gevind, en svigtende momentnøgle eller en strakt TTY-bolt genbrugt .
Højstyrkebefæstelser over en hårdhed på ca. 36 HRC er modtagelige for brintskørhed, hvor atomær brint diffunderer ind i stålkornstrukturen og forårsager sprøde intergranulær fraktur. Fejlen opstår ofte timer eller dage efter installationen, mens bolten klikker i ro . Kilden er typisk sur kemisk eksponering under fremstilling eller rengøring, eller ætsende forbrændingsbiprodukter i et brud på hovedpakningen. Brudfladen fremstår granulær og intergranulær under forstørrelse uden den duktile deformation af en overbelastningsfejl.
| Failure Mode | Brududseende | Primær årsag | Forebyggelse |
|---|---|---|---|
| Duktil overbelastning | Kop-og-kegle, halset skaft | Overdrejningsmoment eller genbrugt TTY-bolt | Nye bolte, korrekt drejningsmoment spec |
| Træthed | Flad, strandmærker, ingen hals | Utilstrækkelig forspænding, cyklisk belastning | Rens gevind, kalibreret skruenøgle |
| Brintskørhed | Granulær, intergranulær, skør | Brintindtrængning, høj hårdhed | Kilde fra certificerede leverandører |
| Korrosionsgrub | Hullet overflade, reduceret tværsnit | Kølevæske lækker ind i boltboringen | Tæt boltgevind, udskift pakning |
Hovedboltehuller i blokken er blinde boringer, der kan fange olie, kølevæske eller rengøringsopløsningsmiddel. Når en bolt skrues ind i et væskefyldt blindt hul, bliver væsken fanget under bolten og kan ikke komprimeres. Når bolten bevæger sig frem, opbygges hydraulisk tryk i det indespærrede volumen. Dette tryk kan udøve tilstrækkelig kraft til knæk støbejerns- eller aluminiumsblokken i bunden af boringen , en katastrofal og ofte ikke-reparerbar fejl. Forebyggelsen er absolut: hvert blindt bolthul skal rengøres grundigt med trykluft og et passende opløsningsmiddel, derefter inspiceres med et boreskop eller sonde før bolten installeres. Gevindjasning med en bundhane efterfulgt af opløsningsmiddelskylning og lufttørring er minimumsproceduren. Selv et par dråber resterende olie kan knække en blok, når en bolt er drevet til det endelige moment. Dette trin er ikke valgfrit og er en af de mest almindelige årsager til blokeringsskader under udskiftning af hovedpakning.
Moderne motorer parrer aluminiums cylinderhoveder med støbejerns- eller aluminiumsblokke, hvilket skaber et materialemisforhold, som cylinderhovedbolte skal rumme. Aluminium udvider sig ca dobbelt så høj hastighed som støbejern - cirka 23 x 10⁻⁶ pr. grad Celsius versus 11 x 10⁻⁶ . Når et aluminiumshoved på en jernblok opvarmes fra omgivelsestemperatur til driftstemperatur, vokser hovedet mere end blokken, hvilket øger klemmebelastningen på boltene. Boltene skal være designet med tilstrækkelig elastisk strækrækkevidde til at absorbere denne differentielle ekspansion uden at give efter. I motorer med aluminiumsblokke og aluminiumshoveder er ekspansionshastighederne afstemt, men det lavere modul af aluminium betyder, at gevindboringerne er mere modtagelige for gnidning og gevindudtrækning. Mange aluminiumsblokmotorer specificerer drejningsmoment-til-ydelse-bolte specifikt, fordi den konsekvente klembelastning af TTY-installation giver en sikkerhedsmargin mod den lavere gevindstyrke af aluminiums-grundmaterialet.
Til højtydende applikationer, hvor cylindertrykket overstiger den originale designramme, erstatter hovedbolte hovedbolte som fastspændingsløsning. En tap skrues fingertæt ind i blokken og sikres med en møtrik på toppen, hvilket eliminerer den kombinerede vridnings- og trækspænding, som en bolt oplever under tilspænding. En bolt skal samtidigt vrides og strækkes, når den trækkes til; en stud er læsset rent i spænding, når møtrikken er spændt, hvilket giver en mere ensartet klemmebelastning og reducerer risikoen for, at gevindet gnaver i blokken . Højtydende knopper er fremstillet af materialer som H11 værktøjsstål eller specialspecificeret 8740 chromoly med trækstyrker på over 190.000 psi, væsentligt over OEM boltkvaliteter. Installationsproceduren for bolte adskiller sig fra bolte: tappen monteres med minimalt drejningsmoment i rene gevind, ofte med en gevindlåsende blanding på bloksiden, og møtrikken tilspændes med producentens specificerede monteringssmøremiddel på gevindene og møtrikflangen. Momentspecifikationen for en tap- og møtriksamling er forskellig fra en boltspecifikation og skal tages fra tapproducentens data, ikke OEM-manualen.
Når en producent tillader genbrug af standard cylinderhovedbolte, skal boltene bestå en dimensionsinspektion, før de tages i brug igen. De kritiske målinger er samlet længde sammenlignet med specifikationen, skaftdiameter på flere punkter langs den ikke-gevindede sektion og gevindtilstand under forstørrelse . En bolt, der har strakt sig permanent, vil måle længere end specifikationen, og dens skaftdiameter vil blive reduceret i det strakte område. Enhver udskæring, uanset hvor subtil, diskvalificerer bolten. Gevind skal inspiceres for gnidning, korrosionsgruber og kamdeformation. En bolt med beskadigede gevind vil producere unøjagtige drejningsmomentaflæsninger og inkonsekvent klemmebelastning. Hvis en bolt i et sæt fejler eftersynet, skal hele sættet udskiftes - blanding af nye og brugte bolte på det samme topstykke skaber en ujævn spændekraftfordeling, der kompromitterer hovedpakningens tætning.
Cylinderhovedbolte skal monteres på en helt kold motor. Momentspecifikationerne og vinkelmålingerne i servicemanualen er kalibreret til omgivende temperatur, typisk 20°C til 25°C (68°F til 77°F) . En motor, der endda er varm at røre ved, har udvidet sig, og den termiske udvidelse ændrer de friktionsforhold og dimensionsforhold, som specifikationen forudsætter. En bolt, der trækkes til på en varm motor, vil blive underspændt, når motoren vender tilbage til omgivelsestemperaturen. Den resulterende klemmebelastningsmangel forårsager muligvis ikke øjeblikkelig fejl, men den reducerer margenen mod udblæsning af hovedpakningen, især under forhold med høj belastning. Motoren skal sidde natten over eller i minimum flere timer, indtil alle komponenter har stabil stuetemperatur, før den endelige momentsekvens udføres.
