Komplet guide til fuldt gevindstænger: specifikationer, materialer og industrielle anvendelser

Hvad er en fuldt gevindstang?

A fuld gevindstang - også kaldet en allegevindstang, gevindtap eller uafbrudt gevindstang - er en lige metalfastgørelsesanordning med skrueformet gevind, der løber langs hele dens længde, fra den ene ende til den anden, uden nogen glat skaftsektion. Denne uafbrudte gevindprofil adskiller den fra standardbolte eller delvist gevindskårne bolte, hvilket giver ingeniører fuld fleksibilitet i at skære stangen til enhver påkrævet længde, samtidig med at fuld gevindindgreb bevares på hvert punkt.

I modsætning til konventionelle bolte, der er fremstillet i faste længder med et defineret hoved, er fuldgevindstænger hovedløse og designet til at arbejde med møtrikker, koblinger eller ankerplader, der er anbragt på enhver position langs stangen. Dette gør dem uundværlige, hvor der kræves justerbar fastspænding, ophæng eller spænding på tværs af variable spændvidder.

Dimensionsspecifikationer og gevindstandarder

Fuldt gevindstænger produceres på tværs af en bred vifte af diametre og længder, underlagt internationalt anerkendte standarder. Forståelse af den korrekte specifikation er afgørende for belastningsberegninger og kompatibilitet med matchende hardware.

Almindelige diameter- og længdeområder

Standard metriske størrelser spænder fra M6 til M64, mens imperiale (UNC/UNF) størrelser typisk spænder fra 1/4 tomme til 2 tommer i diameter. Lagerlængder på 1 m, 2 m og 3 m er mest almindelige, selvom specialudskårne længder er bredt tilgængelige til projektspecifikke krav.

Trådstigning og toleranceklasser

For metriske stænger er gevind med grov stigning (f.eks. M12×1,75) standard til generel strukturel brug, mens gevind med fin stigning (f.eks. M12×1,25) giver bedre modstand mod vibrationsløsnelse i dynamiske miljøer. Toleranceklasserne 6g (ekstern) og 6H (intern) repræsenterer standard kommerciel pasform. Til præcisions- eller rumfartsapplikationer er snævrere 4h/4H-tolerancer specificeret for at minimere gevindspil og sikre nøjagtig belastningsoverførsel.

Materialemuligheder og karaktervalg

Materialevalg bestemmer direkte trækstyrken, korrosionsbestandigheden og driftstemperaturen for en fuldgevindstang. Valg af den korrekte kvalitet forhindrer for tidlig driftssvigt og sikrer langsigtet strukturel integritet.

Kulstofstål og legeret stål

Kulstoffattige stålstænger (Grade 2 / DIN 4.6) giver en minimumstrækstyrke på 400 MPa og passer til lette, indendørs fastgørelsesapplikationer. Medium-carbon kvaliteter såsom ASTM A307 og SAE Grade 5 (DIN 8.8) øger trækstyrken til ca. 830 MPa , hvilket gør dem egnede til strukturelle stålforbindelser. Stænger af legeret stål med høj styrke — klasse B7 (ASTM A193) eller DIN 10.9 — opnår trækstyrker, der overstiger 1.000 MPa og er specificeret til trykbeholdere, flangesamlinger og tunge strukturelle forankringer, hvor belastningskonsistens er altafgørende.

Rustfrit stål

Austenitisk rustfrit stål - primært A2 (304) og A4 (316) — er standardvalget til korrosive miljøer. A4-70 stænger giver en minimumstrækstyrke på 700 MPa sammen med fremragende modstandsdygtighed over for klorid-induceret grubetæring, hvilket gør dem til den foretrukne mulighed for marine-, kyst-, fødevareforarbejdnings- og kemiske anlægsinstallationer. Duplex kvaliteter såsom 2205 tilbyder både højere styrke (~900 MPa) og overlegen korrosionsbestandighed sammenlignet med standard 316.

Andre specialmaterialer

• Messing (C36000): Anvendes i el- og VVS-armaturer for god ledningsevne og korrosionsbestandighed i vandsystemer.
• Titanium Grade 5 (Ti-6Al-4V): Ekstremt højt styrke-til-vægt-forhold med enestående korrosionsbestandighed, specificeret til rumfart og medicinske implantatstrukturer.
• Glasfiber / GFRP: Ikke-ledende og ikke-magnetiske gevindstænger til elektrisk koblingsudstyr, MRI-faciliteter og kemikalietanke, hvor metalliske fastgørelsesmidler er forbudt.

Overfladebehandlinger og beskyttende belægninger

Ubundet kulstofstål med fuldgevindstænger kræver overfladebeskyttelse for at forhindre korrosion under drift. Det korrekte belægningsvalg afhænger af miljøeksponering, driftstemperatur og om stangen vil blive indstøbt i beton eller udsat for kemikalier.

• Zink galvanisering (lys zink): Giver 5–8 µm zink til milde indendørs miljøer; velegnet til møbler, VVS-beslag og reolsystemer.
• Varmgalvanisering (HDG): Afsætter 45–85 µm zink, hvilket giver robust beskyttelse til udendørs, underjordiske og betonindstøbte applikationer. Overholder ASTM A153 / ISO 1461.
• Mekanisk galvanisering: Et alternativ til kold proces, der producerer ensartede belægninger på stænger med høj styrke, hvor brintskørhed fra galvanisering er et problem (typisk klasse B7 og derover).
• Dacromet / geometri belægning: Kromfri zink-flake-belægning, der giver salttågebestandighed på over 1.000 timer - foretrukket i bilindustrien og offshore konstruktionsarbejde.
• PTFE (Teflon) belægning: Reducerer gevindfriktion og forhindrer gnidning i rustfrit-til-rustfrit samlinger, hvilket letter ensartet drejningsmomentpåføring.

Industrielle applikationer på tværs af nøglesektorer

Alsidigheden af fuldgevindstænger gør dem til et af de mest specificerede fastgørelseselementer inden for industri- og byggeteknik. Deres evne til at blive skåret på stedet og justeret med standardmøtrikker eliminerer behovet for at have dusinvis af diskrete boltlængder på lager.

Konstruktions- og anlægsteknik

I strukturelle stålrammer, ankerbolte fremstillet af fuldt gevindstænger (typisk ASTM F1554 Grade 36 eller Grade 55) støbes ind i betonfundamenter for at sikre søjlebundplader, maskinbaser og præfabrikerede paneler. Konfigurationen med alle gevind gør det muligt at justere den udragende endelængde efter betonstødningen ved at skære eller ved at vælge møtrikkens position. Seismiske afstivningssystemer til nedhængte lofter, rør og kanalsystemer er stærkt afhængige af gevindstangsbøjler kombineret med bjælkeklemmer og sekskantede koblingsmøtrikker for at opnå kodekompatibel svajeafstivning i henhold til NFPA 13 og IBC-krav.

Mekaniske og procesindustrier

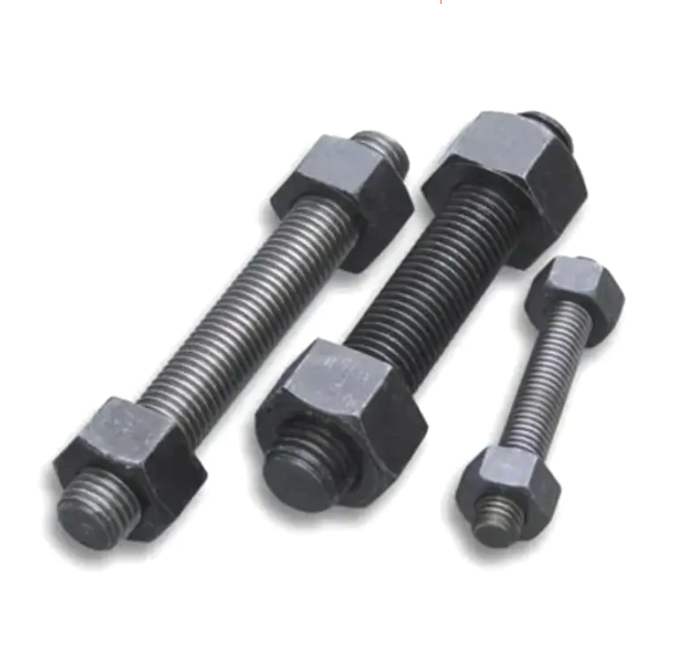

Højtryksflangesamlinger i olieraffinaderier og petrokemiske anlæg bruger B7 tapbolte - en form for fuldgevindstang - i forbindelse med B2H tunge sekskantmøtrikker for at opnå lækagefri tætning på ASME B16.5 og B16.47 flangesamlinger. Driftstemperaturer kan nå op på 450°C, hvor indholdet af krom-molybdænlegeringer i B7-materiale opretholder en flydespænding, som almindeligt kulstofstål ville miste helt. I kraftproduktionssektoren bruges M72 og M80 stænger til at stramme turbinehusbolte med hydrauliske strammere, hvilket sikrer ensartet pakningskompression over hele flangefladens omkreds.

Installation af elektriske og mekaniske systemer

MEP-entreprenører (mekaniske, elektriske og VVS) bruger 3/8 tomme og 1/2 tomme gevindstænger i udstrakt grad til at ophænge ledningsstativer, kabelbakker og rørføringer fra strukturelle elementer. Stangen skæres til den nødvendige faldlængde og forsynes med ledningsklemmer eller rørstropper, hvilket giver en ren, justerbar og kode-kompatibel støtteløsning. I koblingsanlæg og transformerrum bruges ikke-metalliske glasfibergevindstænger til montering af samleskinner og isolatorer, hvor der kræves elektrisk isolering mellem understøtningsstruktur og strømførende komponenter.

Møbler, detailinventar og arkitektur

Moderne arkitektonisk og detail indretningsdesign bruger udsat gevindstænger i rustfrit stål som et bevidst designelement i reolsystemer, mezzanin balustrader, opspænding af glaspartier og nedhængte loftsgitre. Den rene lineære profil af en poleret M12 eller M16 A4 rustfri stang, kombineret med kuppelmøtrikker og dekorative skiver, skaber en minimal æstetik, der er både strukturelt funktionel og visuelt raffineret.

Installation bedste praksis og momentvejledning

Korrekt installation af fuldt gevindstænger sikrer, at den tilsigtede klemkraft opnås og opretholdes. Adskillige praktiske punkter reducerer risikoen for underspænding, trådafskæring eller ledafspænding:

• Trådindgrebsdybde: En mindste indgrebslængde på 1× den nominelle diameter kræves for stål-i-stål; 1,5× anbefales til stål til blødere materialer som aluminium eller støbejern.
• Smøring: Påfør et gevindsmøremiddel eller anti-fast sammensætning - især vigtigt for rustfrit stålkonstruktioner for at forhindre gnav. Smøremiddel reducerer det drejningsmoment, der kræves for at opnå den ønskede forspænding med op til 30 %.
• Momentspecifikation: Spænd altid til befæstelseskvaliteten og størrelsesspecifik værdi. For eksempel kræver en Grade 8.8 M16 stang ca. 195 Nm tør og 150 Nm smurt for at opnå 75 % modstandsdygtig belastning.
• Valg af koblingsmøtrik: Når du forbinder to stangsektioner, skal du bruge en koblingsmøtrik i fuld længde (min. 3× diameter lang) i stedet for en standard sekskantmøtrik for at sikre tilstrækkelig gevindkontaktområde under belastning.
• Vibrationsmodstand: I dynamiske belastningsmiljøer suppleres standard sekskantmøtrikker med nylonindsatslåsemøtrikker (ISO 7042), takkede flangemøtrikker eller gevindlåsende klæbemiddel for at forhindre, at de løsner sig.

At følge denne praksis reducerer konsekvent ledfejl, forenkler fremtidig vedligeholdelsesadgang og sikrer, at den valgte allegevindstangskvalitet yder sin nominelle kapacitet i hele strukturens eller udstyrets levetid.
