Møtrikker og fjederskiver: Vejledning til valg af typer, materialer og antivibration

En bolt, der løsner sig under vibration, melder ikke sig selv. Det mislykkes simpelthen - gradvist, så på én gang. For ingeniører, der specificerer fastgørelsessamlinger i motorer, køretøjsrammer, ventilatorhuse og industrimaskiner, er kombinationen af møtrikker og fjederskiver er en af de mest omkostningseffektive og vidt gennemprøvede metoder til at opretholde klemkraften under dynamisk belastning. Denne artikel dækker, hvordan kombinationen fungerer, hvilke typer der passer til hvilke applikationer, hvordan man matcher materialer til miljøet, og hvilke overfladebehandlinger der forlænger levetiden i marken.

Hvordan møtrikker og fjederskiver arbejder sammen

En møtrik alene, skruet på en bolt og tilspændt til specifikation, skaber en klemkraft, der holder samlingen sammen. Problemet er, at vibrationer inducerer mikrobevægelser mellem de matchende tråde. Over tid reducerer disse små laterale bevægelser forspændingen, og møtrikken trækker sig tilbage - ofte uden synlige tegn, indtil leddet svigter.

En fjederskive sidder mellem møtrikken og lejefladen. Når møtrikken spændes, komprimerer den skiven. Når vibrationer forsøger at løsne møtrikken, modstår skivens lagrede elastiske energi den bagudgående rotation ved at skubbe tilbage mod undersiden af ​​møtrikken. Resultatet er en fastholdt forspænding, som en møtrik alene ikke kan holde under dynamiske forhold.

Dette er ikke en overflødig parring. Møtrikken giver spændestyrke og belastningsoverførsel; fjederskiven giver forspændingsfastholdelsesmekanismen. Sammen imødekommer de begge krav til en pålidelig mekanisk forbindelse: indledende spændekraft og vedvarende anti-løsning ydeevne . For indkøbsteams, der indkøber komplette fastener-samlinger, vælger begge komponenter fra en enkelt leverandør, der forstår denne interaktion - såsom gennemgang af en komplet produktsortiment af møtrikker og skiver fra en specialiseret producent af fastgørelseselementer — forenkler specifikationer og sikrer dimensionskompatibilitet.

Typer af møtrikker, der bruges i vibrationsfølsomme samlinger

Ikke alle møtrikker er lige i vibrationsmodstand, og det rigtige valg afhænger af belastningsstørrelsen, samlingsfrekvensen og sværhedsgraden af vibrationsmiljøet.

• Sekskantede møtrikker (standard og tung sekskant): Den mest almindelige type, der anvendes på tværs af generelle industrielle, konstruktions- og mekaniske applikationer. Tunge sekskantmøtrikker har en bredere lejeflade og større gevindindgreb, hvilket gør dem at foretrække til højbelastningskonstruktionsforbindelser. De er standardparret til fjederskiver i de fleste monteringsspecifikationer.

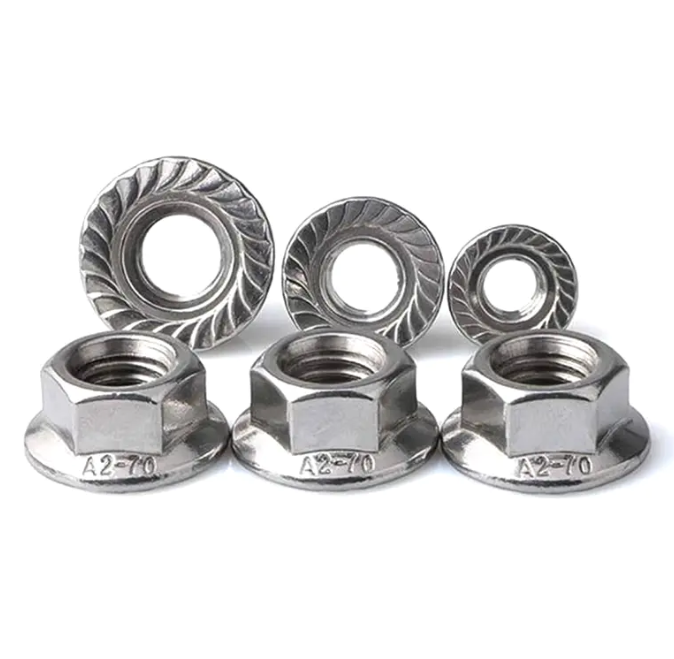

• Flangemøtrikker: Inkorporer en integreret bred lejeflade, der fordeler spændebelastningen over et større område. Nyttigt, hvor grundmaterialet er blødt, eller hvor præcis fjederskivepositionering er vanskelig under montering.
• Nylon låsemøtrikker: Indeholder en nylonindsats, der deformeres mod boltgevindene, hvilket skaber friktionsbaseret låsning. Velegnet til lettere vibrationsbelastninger og samlinger, der ikke ofte skilles ad. I modsætning til fjederskiver nedbrydes låsemekanismen ved gentagen brug.
• Vingemøtrikker: Designet til håndstramning i applikationer, der kræver hyppig fjernelse. Anvendes ikke typisk sammen med fjederskiver i scenarier med høj vibration, men almindelig i vedligeholdelsessamlinger med lav belastning.

Til de fleste vibrationskritiske applikationer - motorer, pumper, underrammer til køretøjer, HVAC-udstyr - grad 8 eller grad 10 sekskantet møtrik parret med en standard eller kraftig fjederskive forbliver branchens standard. Grade 4 møtrikker er forbeholdt lette applikationer med lav vibration, hvor omkostningerne er den primære drivkraft.

Typer af fjederskiver og hvornår de skal bruges hver

Fjederskiver er ikke et enkelt produkt. De tre hovedtyper har særskilte mekaniske egenskaber, der gør dem velegnede til forskellige belastningsforhold.

• Standard (delt) fjederskiver: Den mest udbredte type. En spiralformet split i skiven skaber to skarpe ender, der bider sig fast i møtrikken og lejeoverfladen, hvilket tilføjer friktionsmodstand sammen med elastisk forspænding. Effektiv i almindelige maskiner, elektriske kabinetter og biler uden drivaggregater. Fås i størrelserne M3 til M48 under GB/T 94.1 og tilsvarende DIN 127 specifikationer.
• Kraftige fjederskiver: Tykkere tværsnit og højere fjederevne end standardskiver. Anvendes, hvor boltforspændingen er høj, og vibrationsmiljøet er alvorligt - kompressorer, tungt industrielt maskineri og strukturelle stålforbindelser udsat for dynamiske belastninger. De opretholder forspænding under forhold, hvor en standard skive ville flade ud og miste effektivitet.
• Korrugerede (bølge) fjederskiver: Flere bølgeformede bølger fordelt rundt om skivens omkreds. De giver en jævnere, mere ensartet belastningsfordeling end delte skiver og foretrækkes i præcisionsinstrumenter, elektronik og lette mekaniske enheder, hvor bidemærkerne efterladt af delte skiver er uacceptable på lejeoverfladen.

Kulstofstål vs. rustfrit stål: Valg af det rigtige materiale

Materialevalg til møtrikker og fjederskiver er drevet af tre faktorer: styrkekrav, miljøeksponering og omkostninger.

Kulstofstål er standard for generelle industri- og byggeanvendelser. Det tilbyder høj trækstyrke til lav pris og fås i hele udvalget af kvaliteter (4, 8, 10). Dens begrænsning er korrosionsfølsomhed - uden en overfladebehandling vil kulstofstålfastgørelsesanordninger ruste i fugtige eller udendørs miljøer. Til indendørs maskiner, lukkede kabinetter og tørre miljøer er kulstofstål med galvaniseret eller fosfateret finish det praktiske og økonomiske valg.

Rustfrit stål 304 er standard korrosionsbestandig kvalitet, velegnet til fødevareforarbejdningsudstyr, arkitektoniske applikationer, kyststrukturer og generelle våde miljøer. Det giver god korrosionsbestandighed under de fleste atmosfæriske forhold og er ikke-magnetisk, hvilket betyder noget i visse elektriske applikationer. Afvejningen er lavere hårdhed sammenlignet med varmebehandlet kulstofstål - fjederskiver i rustfrit stål er generelt vurderet til lettere til medium belastninger.

Rustfrit stål 316 tilføjer molybdæn til legeringen, hvilket væsentligt forbedrer modstanden mod klorid-induceret korrosion (saltvand, kemisk eksponering). Den er specificeret til marinehardware, offshoreudstyr, kemiske forarbejdningsanlæg og kystinfrastruktur, hvor 304 i sidste ende ville falde og fejle. Omkostningspræmien over 304 er omkring 20-30 %, udelukkende begrundet i miljøet.

En almindelig fejl er at specificere rustfri stålmøtrikker med kulstofstål fjederskiver, eller omvendt, uden at tage hensyn til galvanisk kompatibilitet. I våde miljøer vil uens metaller i kontakt fremskynde korrosion af det mindre ædle materiale. Match materialer på tværs af hele fastgørelsessamlingen.

Overfladebehandlinger: Matcher finishen til miljøet

For kulstofstålbefæstelser er overfladebehandling ikke valgfri - den bestemmer levetiden. De tre mest almindelige behandlinger passer til hver sit eksponeringsniveau.

• Zinkgalvanisering (galvaniseret eller varm-dip): Standardbehandlingen til indendørs og let udendørs brug. Galvaniseret zink giver moderat beskyttelse til lave omkostninger og er velegnet til de fleste generelle industri- og konstruktionsanvendelser i ikke-aggressive miljøer. Varmgalvanisering giver en tykkere belægning med bedre udendørs holdbarhed, men kan påvirke gevindtolerancen på mindre fastgørelseselementer.
• Dacromet belægning: En vandbaseret zink-aluminium flagebelægning påført ved lav temperatur. Den udkonkurrerer galvaniseret zink i saltspraymodstand med en faktor på fem til ti, hvilket gør den til den specificerede behandling for bilundervognskomponenter, brohardware og udendørs strukturelle fastgørelseselementer. Dacromet er også fri for brintskørhed, hvilket betyder noget for højstyrke (grad 10) bolte og møtrikker.
• Sværtning (sort oxid): En konverteringsbelægning, der i sig selv giver minimal korrosionsbeskyttelse, men reducerer reflektionsevnen og bruges typisk i kombination med olie eller voks. Fælles i optisk udstyr, præcisionsmaskineri og applikationer, hvor både udseende og mild rustbestandighed er påkrævet. Ikke egnet til udendørs eller våde miljøer uden yderligere beskyttende belægning.

Til udendørs applikationer og miljøer med høj luftfugtighed, kemisk eksponering eller saltluft er udvælgelseshierarkiet klart: rustfrit stål som førstevalg, Dacromet-belagt kulstofstål som det omkostningseffektive alternativ og standardgalvanisering kun, hvor eksponeringen er ægte let. Angivelse af den forkerte behandling er en af ​​de mest almindelige årsager til for tidlig fastgørelsesfejl i markinstallationer.

Applikationsscenarier: Hvor denne kombination klarer sig bedst

Parringen af møtrikker og fjederskive dækker en bred vifte af industrier, men dens værdi er mest udtalt i tre anvendelseskategorier.

Motorer og roterende maskiner: Elektriske motorer, pumper og ventilatorer genererer vedvarende vibrationer ved ensartede frekvenser. Fastgørelseselementer, der fastgør motorophæng, klemkasser og lejehuse, er under konstant cyklisk belastning. Standard fjederskiver med klasse 8 sekskantede møtrikker er samlingsspecifikationen i de fleste motorproducenters retningslinjer, netop fordi denne kombination har årtiers bevist ydeevne under disse forhold.

Køretøjer og transportudstyr: Chassisforbindelser, affjedringsmonteringspunkter, udstødningsbeslag og karrosseripanelbefæstelser fungerer alle i miljøer med høj vibration med temperaturcykling og vej-induceret stød. Automotive OEM'er og tier-1-leverandører specificerer fjederskiver i vid udstrækning i ikke-moment-til-ydelse boltesamlinger. For indkøbsledere, der køber fastgørelseselementer til montering af køretøjer eller eftermarkedsapplikationer, er det lige så vigtigt som materialevalg at sikre, at fjederskiverne er dimensionelt tilpasset til møtrikkvaliteten og boltstørrelsen.

Industriel konstruktion og konstruktionsstål: Boltede stålforbindelser i industrielle bygninger, platforme og udstyrsstøtter drager fordel af kraftige fjederskiver, når strukturen er udsat for operationelle vibrationer fra tilstødende maskineri, vindbelastning eller seismisk aktivitet. I disse applikationer, højstyrke strukturelle bolte parret med korrekt specificerede møtrikker og spændeskiver danne den komplette forbindelseskonstruktion, som bygningsingeniører designer til.

Sourcing og specifikation: Hvad skal du tjekke før du bestiller

Møtrikker og fjederskiver er katalogartikler, men katalogartikler varierer betydeligt i faktisk kvalitet. Når du specificerer for indkøb af produktion eller vedligeholdelse, skal du kontrollere følgende, før du afgiver mængdeordrer.

Bekræft først materialecertifikatet. Kulstofstål grade 8 møtrikker og rustfrit stål 304 møtrikker ser identiske ud på en hylde; certifikatet bekræfter den faktiske materialesammensætning og mekaniske egenskaber. Velrenommerede producenter leverer materialetestrapporter som standard. For det andet skal du kontrollere dimensionernes overensstemmelse med den relevante standard - DIN 934 for sekskantede møtrikker, DIN 127 for splitfjederskiver eller den tilsvarende ISO/ANSI-specifikation for din applikation. For det tredje, for overfladebehandlede dele, anmod om saltspraytestresultater. En Dacromet-belagt fastgørelsesanordning, der hævder 480 timers salttågebestandighed, bør have testdataene til at bevise det.

For OEM-applikationer, der kræver brugerdefinerede dimensioner, specifikke kvalitetkombinationer eller proprietære overfladebehandlinger, arbejde med en producent, der tilbyder OEM og ODM fastener tilpasningstjenester sikrer, at monteringsspecifikationen kan opfyldes uden kompromis. Standard katalogprodukter dækker de fleste applikationer; kanten tilfælde er, hvor brugerdefinerede kapacitet bliver den afgørende faktor i leverandør valg.
