Oversigt over almindelige trådsymboler og standarder

I. Almindelige trådsymboler
①NPT (National Pipe Thread): En standard amerikansk konisk rørtråd med en 60 ° trådvinkel, der ofte bruges til generelle applikationer.
②pt (britisk standard konisk rørtråd): en 55 ° trådvinkel -konisk tråd, der er meget brugt til tætning. Britiske rørtråde er fine tråde til at opretholde styrke, da dybere grove tråde svækker rørets ydre diameter.
③pf (parallel rørtråd): En lige trådtype, der bruges i rørforbindelser.
④g (Whitworth Pipe Thread): En 55 ° ikke-threaded tætningsrørtråd i Whitworth-familien. "G" repræsenterer cylindriske rørtråde, hvor de 55 ° og 60 ° variationer er baseret på specifikke funktionelle applikationer.
⑤ZG (konisk rørtråd): En konisk trådtype, der ofte findes i vandrørfittings, tidligere betegnet som RC i ældre kinesiske nationale standarder.
⑥Metriske vs. tomme tråde: Den vigtigste forskel er repræsentation - metriske tråde bruger tonehøjde (afstand mellem tråde), mens amerikanske og britiske tråde er defineret af tråde pr. Tomme (TPI). Metriske tråde har en 60 ° ligevægtsprofil, britiske tråde en 55 ° Isosceles -profil og amerikanske tråde en 60 ° profil. Metriske tråde måles i millimeter, mens britiske og amerikanske tråde følger kejserlige enheder.
⑦pip -tråde: primært brugt i rørledningsforbindelser, hvilket sikrer en tæt pasform mellem interne og eksterne tråde. Fås i både lige og koniske former, den nominelle diameter refererer til rørledningsstørrelsen, hvor den faktiske tråddiameter overstiger denne nominelle størrelse.
⑧nominale diametre (f.eks. 1/4, 1/2, 1/8 tommer): Disse værdier angiver trådstørrelsen i det britiske standardsystem, målt i tommer.

Ii. Trådstandarder i forskellige lande
Unified Inch Thread Standard bredt vedtaget i tommer-baserede lande, dette trådsystem inkluderer tre serier: grov tråd (UNC), fin tråd (UNF) og ekstra fin tråd (UNFF), med en ekstra konstant pitch-serie (FN).
Markeringsmetode: Tråddiameter - Tråde pr. Tomme - seriekode - nøjagtighedskvalitet.
Eksempler:
Grov tråd: 3/8–16unc - 2a
Fin tråd: 3/8–24unf - 2a
Ekstra fin tråd: 3/8–32UNFF - 2A
Konstant tonehøjde: 3/8–20un - 2a
Det første tal (f.eks. 3/8) repræsenterer trådens vigtigste diameter i tommer, som konverterer til metrisk ved at multiplicere med 25,4 (f.eks. 3/8 × 25,4 = 9,525mm).
Det andet tal repræsenterer antallet af tråde pr. Tomme.
Seriens koder (UNC, UNF, UNFF, FN) definerer trådtyper.
De to sidste tegn (f.eks. 2a) angiver trådnøjagtighedskvaliteten.
Konvertering af 55 ° parallelle rørtråde, der stammer fra den tommer-baserede serie, disse tråde er vidt brugt over hele verden til transport af væsker, gasser og elektriske ledningsforbindelser. Imidlertid bruger forskellige lande forskellige betegnelser, som skal konverteres i henhold til de internationale sammenligningstabeller.
Konvertering af 55 ° konisk rørtråde Disse tråde har en 55 ° trådvinkel med et 1:16 konisk forhold. De er vidt brugt globalt, men hvert land har forskellige betegnelser, som kan henvises til i den tilsvarende konverteringstabel.
Konvertering af 60 ° koniske rørtråde med en 60 ° trådvinkel og et forhold mellem 1:16 Taper, disse rørtråde bruges i Kinas maskinværktøjsindustri såvel som i USA og tidligere Sovjetunionen. Kina udpegede dem oprindeligt som "K", senere ændret til "Z", og er nu i overensstemmelse med "NPT" -standarden. Referencetabeller giver tværnational betegnelse ækvivalenter.
Konvertering af 55 ° trapezformede tråde disse tråde har en 30 ° profil og er samlet internationalt. Deres betegnelse forbliver konsistent på tværs af forskellige lande.

Ii. Trådstandarder i forskellige lande
1.Unified inch trådstandard
Dette trådsystem er bredt vedtaget i tommer-baserede lande og inkluderer tre serier: grov tråd (UNC), fin tråd (UNF) og ekstra fin tråd (UNFF) med en yderligere konstant pitch-serie (FN).
Markeringsmetode: Tråddiameter - Tråde pr. Tomme - seriekode - nøjagtighedskvalitet.
Eksempler:
Grov tråd: 3/8–16unc - 2a
Fin tråd: 3/8–24unf - 2a
Ekstra fin tråd: 3/8–32UNFF - 2A
Konstant tonehøjde: 3/8–20un - 2a
Det første tal (f.eks. 3/8) repræsenterer trådens vigtigste diameter i tommer, som konverterer til metrisk ved at multiplicere med 25,4 (f.eks. 3/8 × 25,4 = 9,525mm).
Det andet tal repræsenterer antallet af tråde pr. Tomme.
Seriens koder (UNC, UNF, UNFF, FN) definerer trådtyper.
De to sidste tegn (f.eks. 2a) angiver trådnøjagtighedskvaliteten.

2. Konversion af 55 ° parallelle rørtråde
Disse tråde, der stammer fra den tommer-baserede serie, er vidt brugt over hele verden til transport af væsker, gasser og elektriske ledningsforbindelser. Imidlertid bruger forskellige lande forskellige betegnelser, som skal konverteres i henhold til de internationale sammenligningstabeller.

3. Konversion af 55 ° koniske rørtråde
Disse tråde har en 55 ° trådvinkel med et 1:16 konisk forhold. De er vidt brugt globalt, men hvert land har forskellige betegnelser, som kan henvises til i den tilsvarende konverteringstabel.

4. Konversion af 60 ° koniske rørtråde
Disse rørtråde med en 60 ° trådvinkel og et 1:16 konisk forhold, disse rørtråde bruges i Kinas maskinværktøjsindustri såvel som i USA og tidligere Sovjetunionen. Kina udpegede dem oprindeligt som "K", senere ændret til "Z", og er nu i overensstemmelse med "NPT" -standarden. Referencetabeller giver tværnational betegnelse ækvivalenter.

5. Konvertering af 55 ° trapezformede tråde
Disse tråde har en 30 ° profil og er samlet internationalt. Deres betegnelse forbliver konsistent på tværs af forskellige lande.

III. Trådklassificering
Afhængig af brugen af ​​tråde kan de opdeles i:
1. internationalt metrisk trådsystem
Den tråd, der er vedtaget af vores nationale standard CNS. Toppen af ​​tråden er flad, let at dreje, og bunden af ​​tråden er bueformet for at øge trådens styrke. Trådvinklen er 60 grader, og specifikationen er repræsenteret af M. metriske tråde kan opdeles i grov og fin tonehøjde. Repræsentationen er såsom M8X1.25. (M: Kode, 8: nominel diameter, 1,25: tonehøjde).
2. Amerikansk standardtråd
Den øverste og rod af tråden er begge flade, og styrken er bedre. Trådvinklen er også 60 grader, og specifikationen er repræsenteret af antallet af tænder pr. Tomme. Denne type tråd kan opdeles i tre niveauer: grov tonehøjde (NC); Fin tonehøjde (NF); Ekstra fin tonehøjde (NEF). Repræsentationen er såsom 1/2-10NC. (1/2: ydre diameter; 10: antal tænder pr. Tomme; NC -kode).
3. samlet tråd

Det er udviklet i fællesskab af De Forenede Stater, Det Forenede Kongerige og Canada, det er den mest almindeligt anvendte britiske tråd.

Trådvinklen er også 60 grader, og specifikationen udtrykkes i antallet af tænder pr. Tomme. Denne type tråd kan opdeles i grov tråd (UNC), fin tråd (UNF) og ekstra fin tråd (UNEF). Repræsentationen er 1/2-10unc. (1/2: ydre diameter; 10: antal tænder pr. Tomme; UNC -kode).

4. skarp v -tråd

Toppen og roden er begge peget med svag styrke, og den bruges ikke ofte. Trådvinklen er 60 grader.

5. Whitworth tråd

Tråden vedtaget af den britiske nationale standard. Trådvinklen er 55 grader, og symbolet er "W". Velegnet til rullende fremstilling. Repræsentationen er W1/2-10 (1/2: ydre diameter; 10: antal tænder pr. Tomme; W-kode).
6. Knuckle tråd
Det er en standardtråd indstillet af tysk DIN. Det er velegnet til at forbinde pærer og gummislanger. Symbolet er "Rd".
7. Rørtråd
Det er en tråd, der bruges til at forhindre lækage og bruges ofte til at forbinde gas- eller flydende rørbeslag. Trådvinklen er 55 grader. Det kan opdeles i lige rørtråde med koden "P.S., N.P.S." og skrå rørtråde med koden "N.P.T.". Dens koniske er 1:16, det vil sige 3/4 tommer pr. Fod.

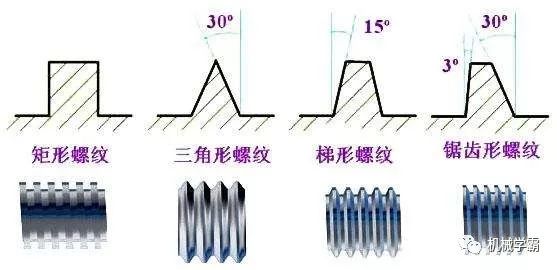

8. firkantet tråd
Det har en høj transmissionseffektivitet, kun nummer to til kugletråde, men den kan ikke justeres med nødder efter slid, hvilket er dens ulempe. Det bruges generelt til skruer i vises og tråde af kraner.

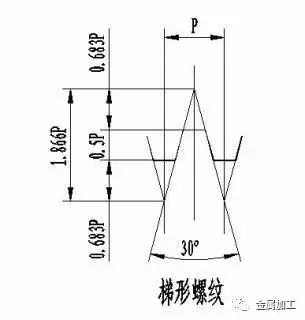

9. Trapezoidal tråd
Det kaldes også Acme -tråd. Transmissionseffektiviteten er lidt lavere end for firkantede tråde, men den kan justeres med nødder efter slid. Den metriske trådvinkel er 30 grader, og den kejserlige trådvinkel er 29 grader. Generelt brugt til blyskruen af ​​drejebænke. Symbolet er "TR".

10. Buttress -tråd
Også kendt som skrå tråd, er det kun egnet til transmission med enkelt retning. Såsom skruestik, trykfanger osv. Symbolet er "BU".
11. Boldtråd
Det er tråden med den bedste transmissionseffektivitet. Det er vanskeligt at fremstille og har en meget høj omkostning. Det bruges i præcisionsmaskiner. Såsom blyskruen på CNC -maskinværktøjer.
Indikation af britiske bolte
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH er venstre tråd (RH er højre tråd, som kan udelades).
(2) 2n dobbelttrådtråd.
(3) 5/8 britisk tråd, den ydre diameter 5/8 ".
(4) 3 boltlængde 3 ".
(5) 13 tråd har 13 tænder pr. Tomme.
(6) UNC Unified Standard Thread Grov Pitch.
(7) 2. niveau pasform, ekstern tråd (3: tæt pasform; 2: medium pasform; 1: løs pasform) A: ekstern tråd (kan udelades), B: intern tråd.

Imperial tråd
Størrelsen på en kejserlig tråd udtrykkes normalt som antallet af tråde pr. Tomme af trådlængde, benævnt "tråde pr. Tomme", hvilket er nøjagtigt det gensidige af banen. For eksempel har en tråd med 8 tråde pr. Tomme en tonehøjde på 1/8 tommer.
